AIRBAG DIAGNOSTIC CONTROL UNIT - SPS SRS

SUPPLEMENTARY RESTRAINT SYSTEM

21

REPAIR

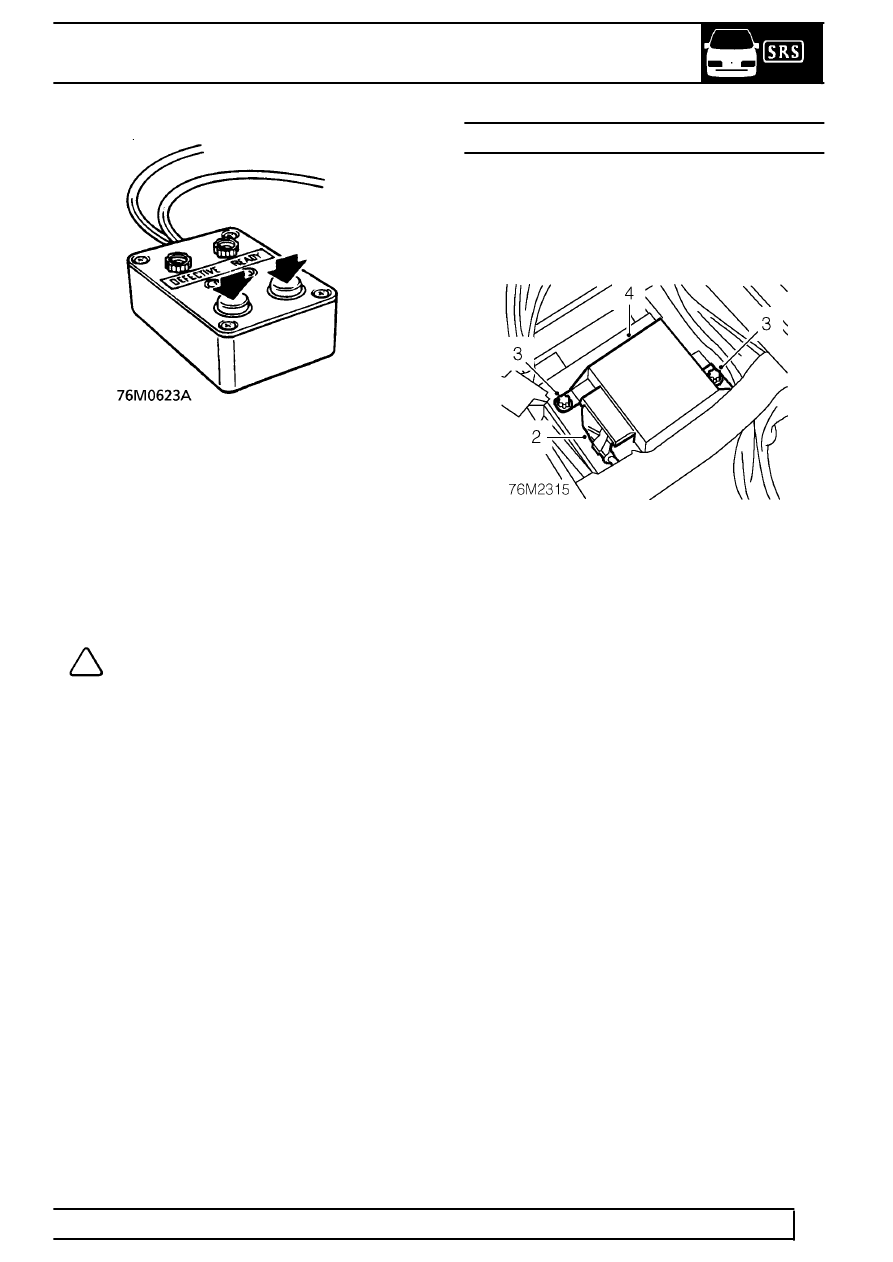

10. Press both operating buttons to deploy airbag

module.

11. DO NOT return to airbag module for 30 minutes.
12. Using gloves and face mask, remove airbag

module from tool, place airbag module in plastic
bag and seal bag.

13. Wipe down tool with damp cloth.
14. Transport deployed airbag module to designated

area for incineration.

NOTE: DO NOT transport airbag module in
the vehicle passenger compartment. DO
NOT re-use or salvage any parts of the

airbag system.

AIRBAG DIAGNOSTIC CONTROL UNIT - SPS SRS

Service repair no - 76.74.03

Remove

1. Remove centre console.

See CHASSIS AND

BODY, Repair, centre console.

2. Disconnect connector from control unit.
3. Remove 2 Torx bolts securing control unit to

body.

4. Remove control unit.

Refit

5. Position control unit to body, fit Torx bolts and

tighten to

10 Nm (7 lbf ft) .

6. Connect control unit connector and secure.
7. Fit centre console.

See CHASSIS AND BODY,

Repair, centre console.

8. Check supplementary restraint system using

TestBook.
