AIRBAG DIAGNOSTIC CONTROL UNIT - DISTRIBUTED SRS

SUPPLEMENTARY RESTRAINT SYSTEM

11

REPAIR

AIRBAG DIAGNOSTIC CONTROL UNIT -
DISTRIBUTED SRS

Service repair no - 76.74.03

Remove

1. Disconnect battery negative lead.
2. Remove centre console assembly.

See

CHASSIS AND BODY, Repair, centre
console.

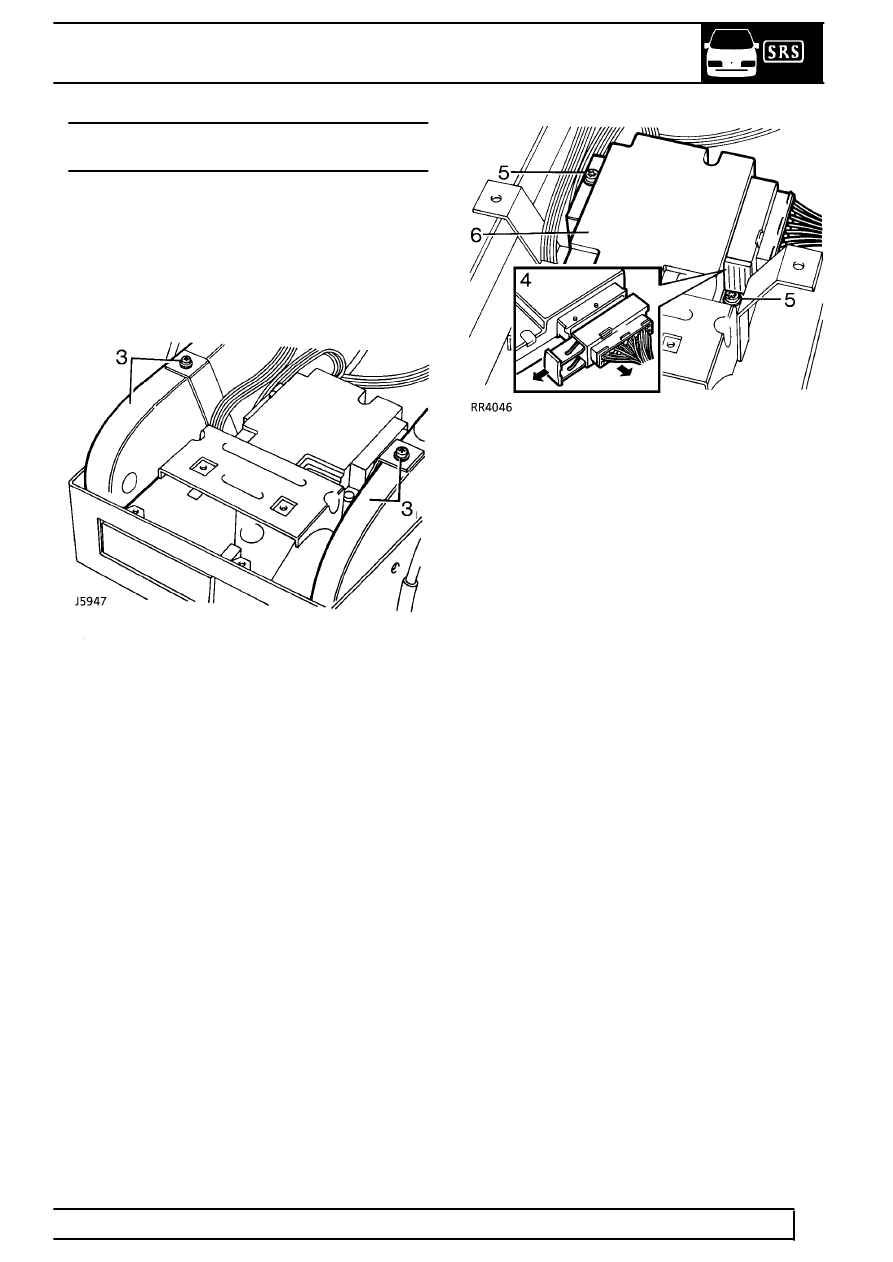

3. Remove 4 screws and release the 2 rear

passenger air ducts from their fitted position and
remove centre console mounting bracket.

4. Use flat ended screwdriver and release

YELLOW retainer, pull retainer 30mm (1 1/8 in)
from multiplug and disconnect airbag harness
multiplug from airbag control unit.

5. Use special socket, remove 2 screws securing

airbag control unit to body bracket.

6. Remove airbag diagnostic control unit.

Refit

7. Reverse removal procedure.
8. Tighten control unit securing screws to

10Nm (7

lbf ft).

9. Check Supplementary Restraint System using

Testbook.
