MASTER CYLINDER NON ABS

70

BRAKES

4

REPAIR

MASTER CYLINDER NON ABS

Service repair no - 70.30.08 - Remove
Service repair no - 70.30.09 - Repair

- Lucas Girling - Type 25.4mm AS/AS

WARNING: This master cylinder is not
suitable to be fitted on vehicles with
antilock brake systems.

Before starting repair refer to general brake service
practice.

See General Brake Service Practice

Remove

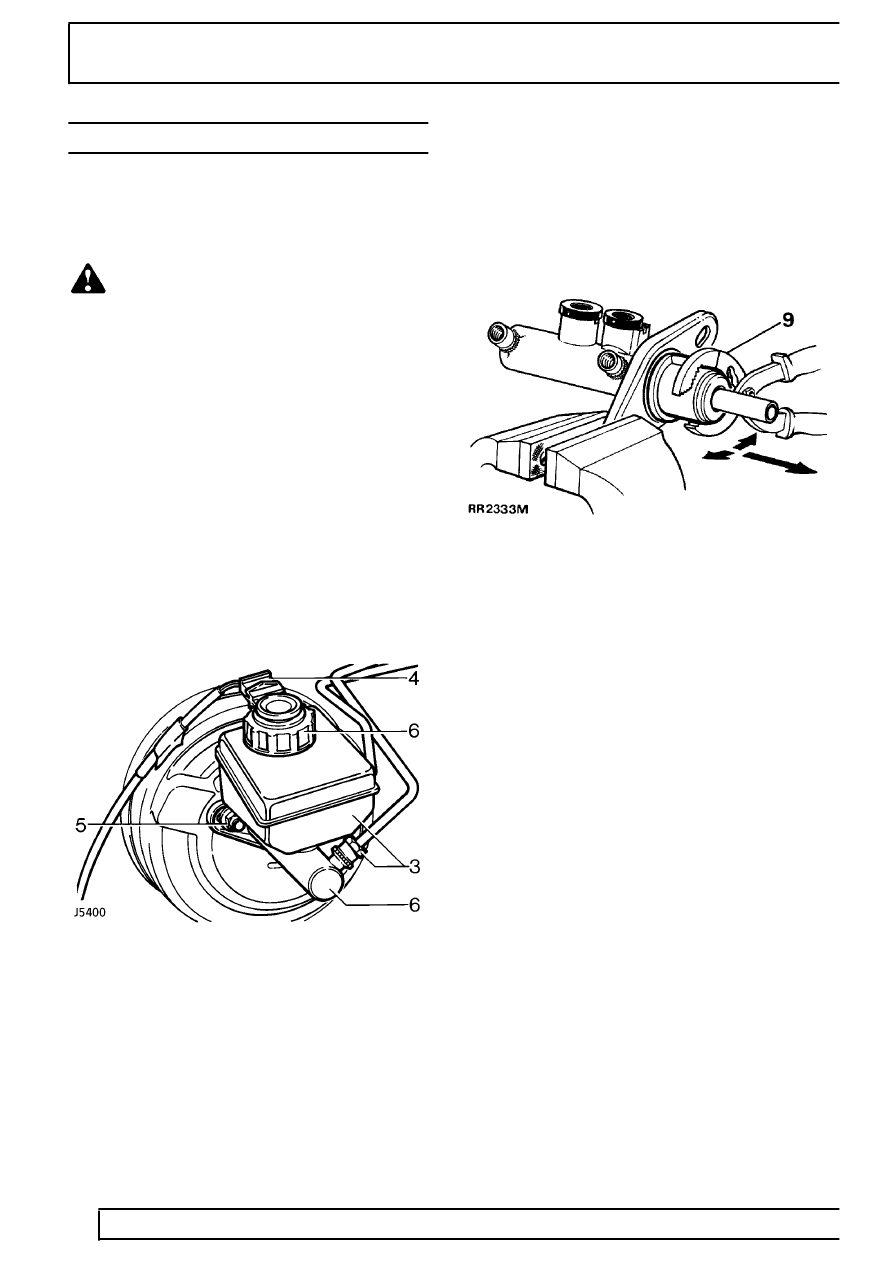

1. Disconnect battery negative lead.
2. Place a suitable container under master cylinder

to catch brake fluid from cylinder when brake
pipes are disconnected.

3. Thoroughly clean immediate area around all

outlet ports. Remove each brake pipe, sealing
each pipe and outlet port with suitable plugs to
prevent ingress of foreign matter.

4. Disconnect electrical plug from low fluid switch

on reservoir cap.

5. Remove two nuts securing master cylinder to

servo unit remove also spring and plain washers.

6. Detach master cylinder from servo, remove

reservoir cap and drain brake fluid into a suitable
container.

Repair

7. Thoroughly clean master cylinder and inspect

outer surfaces for damage and condition, renew
complete assembly if necessary.

8. Using two soft jaws, clamp master cylinder

flange in a suitable vice. Remove water ingress
’O’ ring seal from master cylinder to servo flange
and discard.

9. Grip outside of transfer housing with a suitable

pair of pliers, carefully pull, working pliers in a
backwards and forwards rocking motion to ease
housing off master cylinder. Discard housing and
vacuum seal.
