MASTER CYLINDER ASSEMBLY NON ABS

70

BRAKES

8

REPAIR

MASTER CYLINDER ASSEMBLY NON ABS

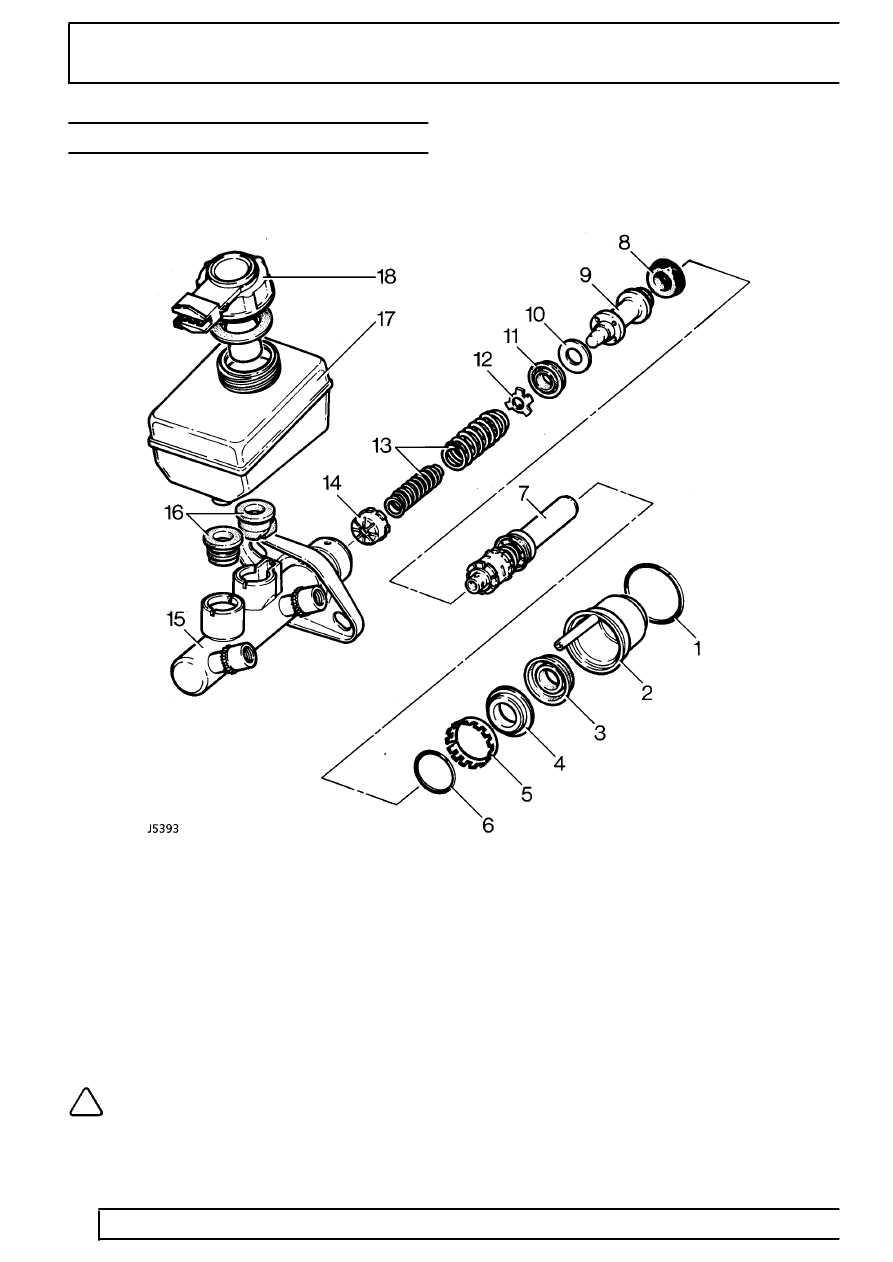

Key to master cylinder

1. Water ingress seal
2. Transfer housing
3. Vacuum seal
4. Guide ring
5. Retaining ring
6. ’O’ ring seal

7. Primary plunger assembly
8. ’L’ seal
9. Secondary plunger

10. Washer
11. Recuperating seal (primary

cup)

12. Seal retainer

13. Springs (2 off)
14. Swirl tube
15. Master cylinder body
16. Reservoir seals
17. Reservoir
18. Low fluid level switch and

cap

NOTE: Thoroughly check that no debris is lodged in fluid passageways and drillings. If debris is
found, carefully remove, re-clean cylinder and re-check.
