ANTI-ROLL[SWAY] BAR BALL JOINT LINKS

60

FRONT SUSPENSION

6

REPAIR

ANTI-ROLL[SWAY] BAR BALL JOINT LINKS

Service repair no - 60.10.04.

Remove

1. Remove two nuts, bolts, washers and rubber

bushes from ball joint links.

2. Remove cotter pin and loosen castellated nut a

few turns.

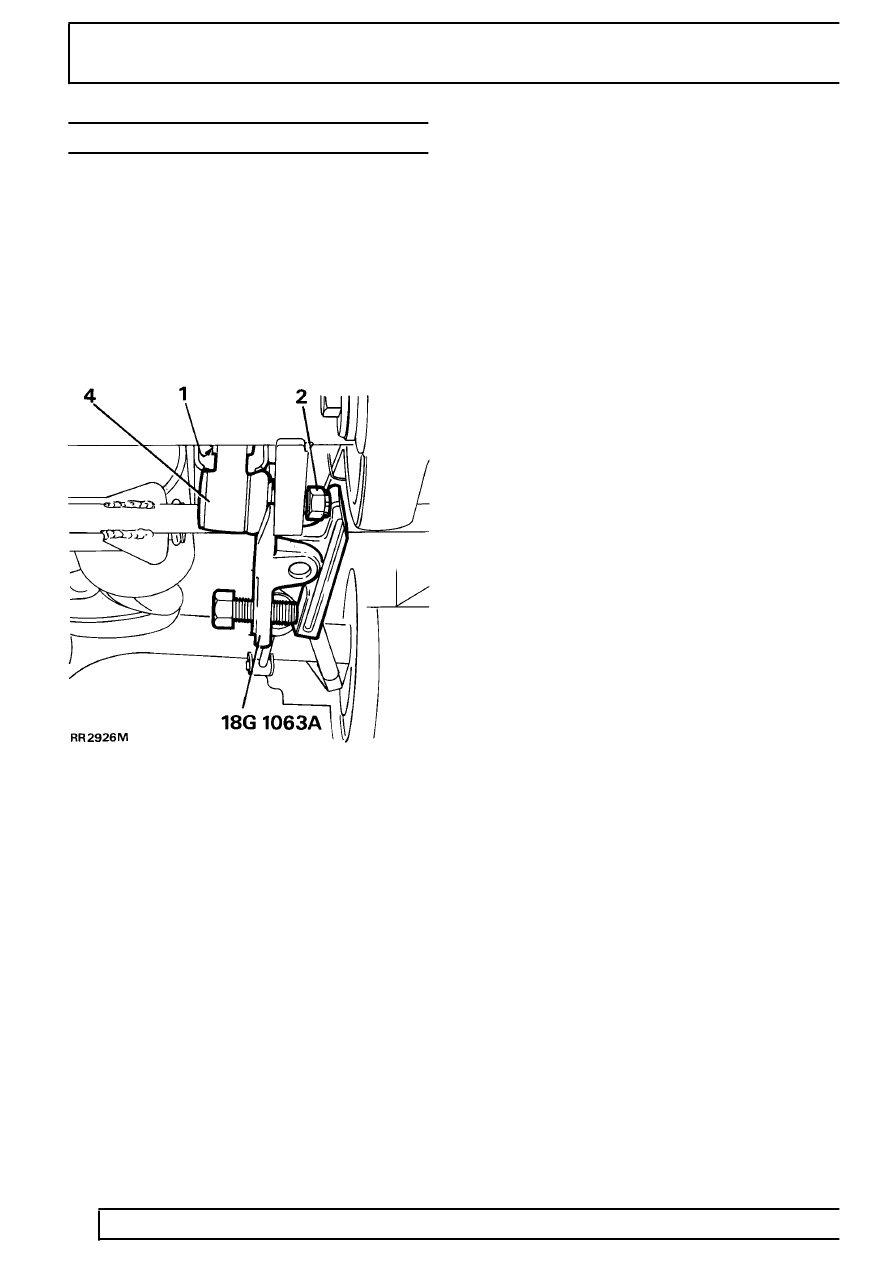

3. Release ball joint using special tool 18G 1063A

as shown.

4. Remove castellated nut and ball joint link.

Refit

5. Fit ball joint link and castellated nut. Ensure ball

joint link arm points up. Tighten to

40Nm and fit

new cotter pin.

6. Align anti-roll bar to ball joint links.
7. Fit bolts, washers and rubber bushes using new

self locking nuts secure anti-roll[sway] bar to ball
joint links. Tighten to

68Nm.
