ANTI-ROLL[SWAY] BAR ASSEMBLY FRONT

FRONT SUSPENSION

5

REPAIR

ANTI-ROLL[SWAY] BAR ASSEMBLY FRONT

Service repair no - 60.10.01

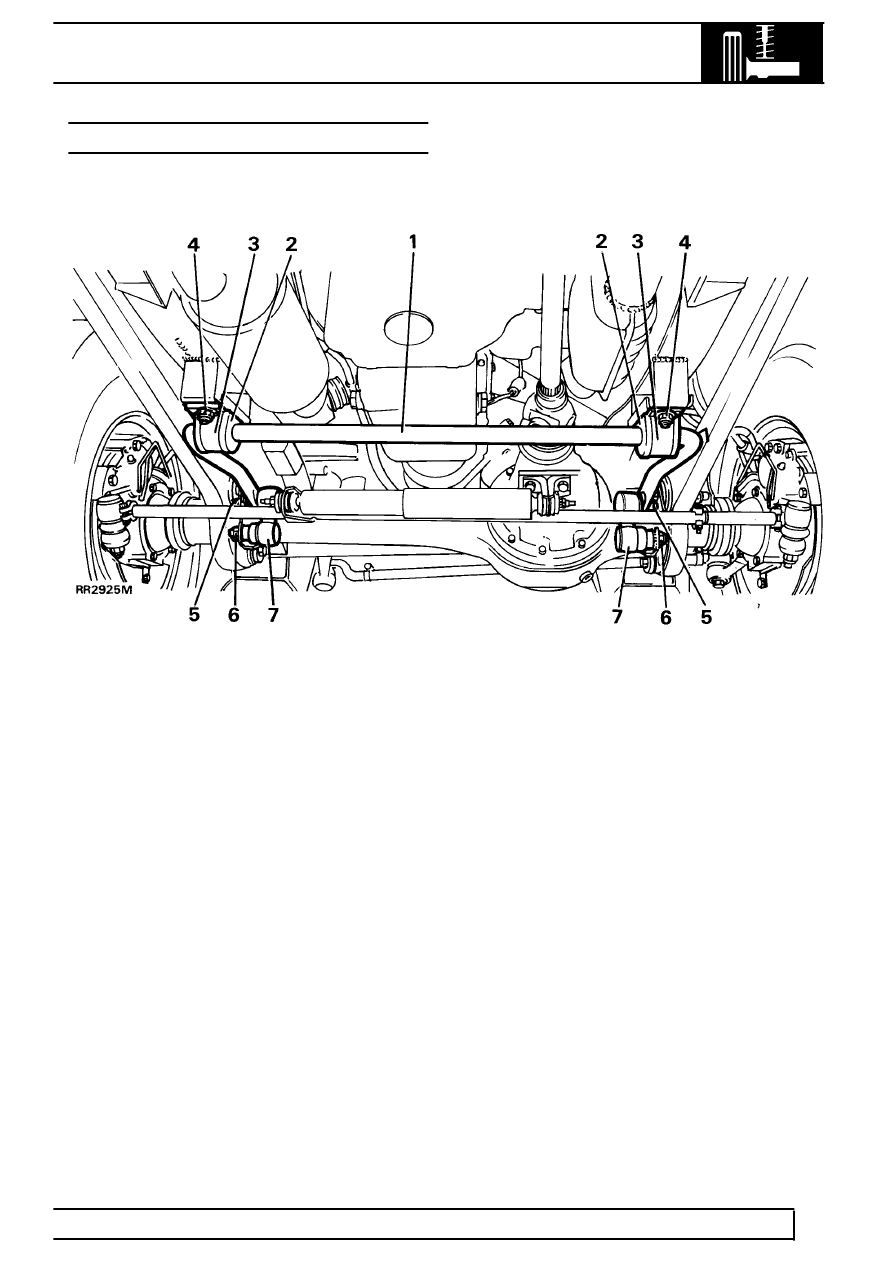

KEY

1. Anti-roll[sway] bar
2. Rubber bush
3. Strap
4. Nut, bolt, washer

5. Nut and washer
6. Castellated nut and cotter pin
7. Ball joint link arm

Remove

1. Mark for reassembly position of rubber bushes

on anti- roll[sway] bar.

2. Remove four nuts, bolts and washers securing

two bush straps.

3. Remove nuts, bolts, washers and rubber bushes

from ball joint links and remove anti-roll[sway]
bar.

Refit

4. Position bushes on anti-roll[sway] bar. Ensure

split points towards axle on RH bush and away
from axle on LH bush.

5. Fit anti-roll[sway] bar with two straps. To ensure

correct fit angled sides of bar should point down
as shown. Loosely fit the bolts, washers and
nyloc nuts.

6. Fit bolt, washers and rubber bushes. Using new

nuts fit anti-roll[sway] bar to ball joint links.
Tighten to

68Nm.

7. Tighten nuts securing straps to

30Nm
