POWER STEERING PUMP DRIVE BELT

STEERING

3

ADJUSTMENT

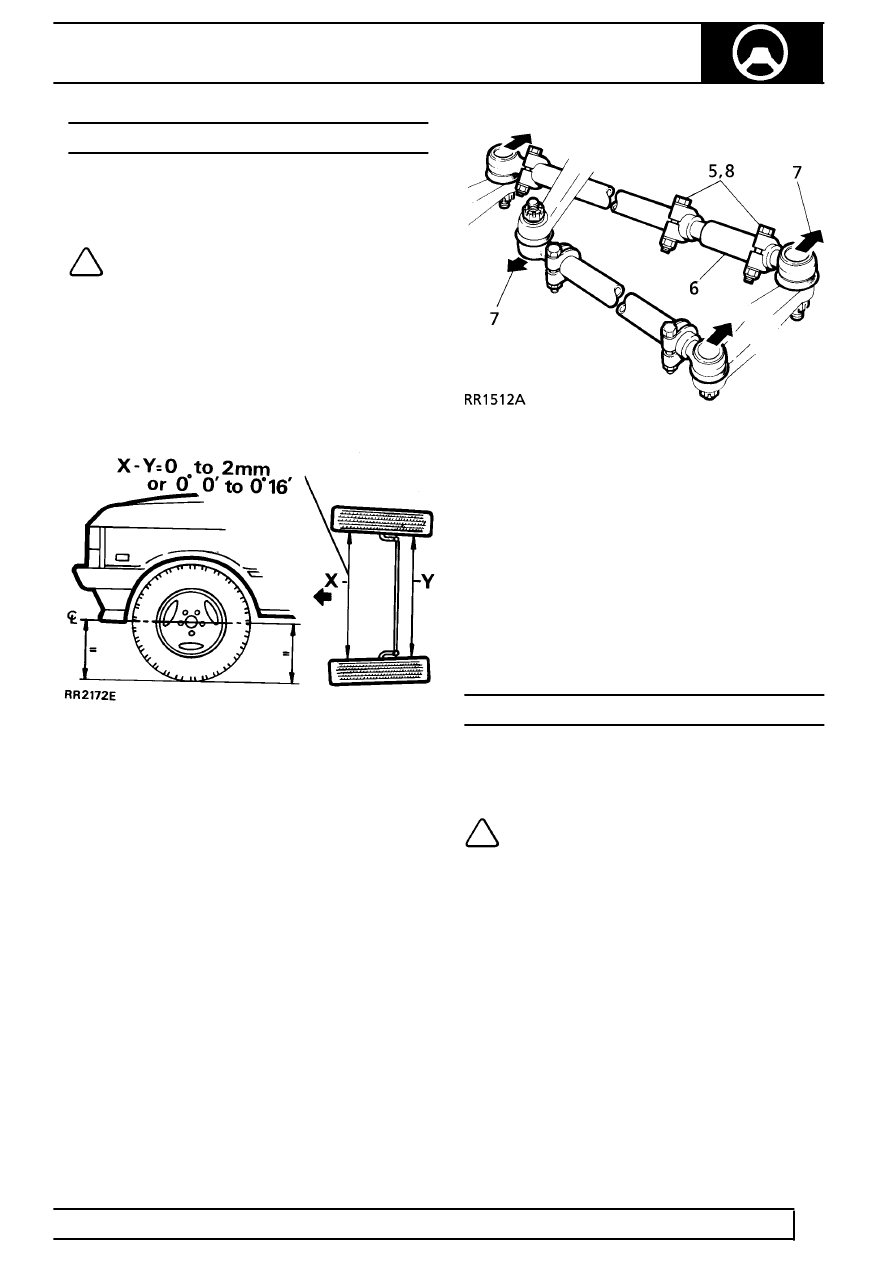

FRONT WHEEL ALIGNMENT

Service repair no - 57.65.01

Checking Toe-out dimensions

NOTE: No Adjustment is provided for
castor, camber or swivel pin inclinations.

1. Set vehicle on level ground with road wheels

positioned straight ahead.

2. Push vehicle back and forwards to settle linkage.
3. Measure toe-out at horizontal centre-line of

wheels.

4. Check tightness of clamp bolt fixings. Tighten to

14 Nm.

Adjust

5. Loosen adjuster sleeve clamp.
6. Rotate adjuster to lengthen or shorten track rod.
7. Check toe-out setting as instructions 1 to 4.

When toe-out is correct, tap steering linkage ball
joint, in directions of arrows shown, to maximum
of their travel. This ensures full unrestricted
working travel.

8. Tighten clamp bolts to

14 Nm.

POWER STEERING PUMP DRIVE BELT

Service repair no - 57.20.01

Adjust

NOTE: For details of drive belt adjust
procedure

See ENGINE, Repair, Drive

Belt
