CENTRALISE STEERING BOX

STEERING

1

ADJUSTMENT

POWER STEERING BOX

Service repair no - 57.10.13

WARNING: Adjustments of steering box
should not be required while in warranty
period. If box is stiff or tight and within

warranty, it must be returned to manufacturer. No
attempt must be made to introduce backlash.

1. Apply park brake, select ’P’ in automatic

transmission and chock wheels. Support chassis
front on axle stands.

2. Remove engine undertray.
3. Disconnect drag link from steering drop arm.
4. Check torque to turn.

See Fault diagnosis,

Stiff Steering Checklist

5. Centralise steering box.

See Centralise

Steering Box

NOTE: Only check for no backlash when
steering box is in central position.

NOTE: If steering wheel is not straight, it
should be repositioned.

See Repair,

Steering Wheel

The adjustment of the steering box ensures
any preload or end float present on centre is
removed.

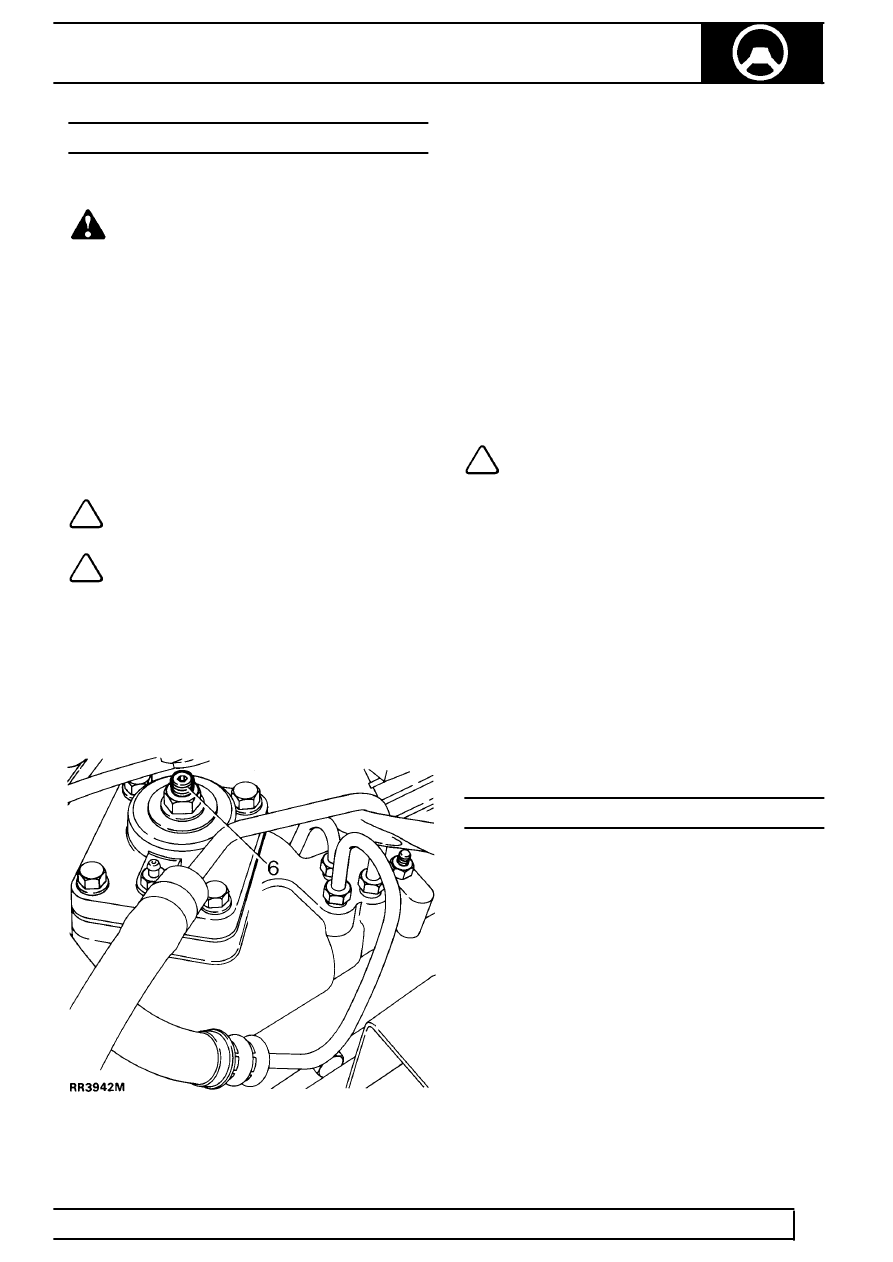

6. The adjustment is obtained by rocking the drop

arm about centre whilst an assistant slowly
tightens the steering box adjuster screw.

7. Tighten the locknut when all backlash has been

removed.

8. Repeat the check for backlash. If backlash exists

loosen locknut and repeat adjustment
procedure.

9. Turn steering wheel lock to lock and check no

tightness exists.

10. Ensure front wheels are aligned and in straight

ahead position.

See Front Wheel Alignment

11. Adjust drag link 924 mm between ball joint

centres.

12. Connect drag link. Tighten to

40 Nm.

13. Lower vehicle to ground level and remove

chocks.

14. Road test vehicle.

See Fault diagnosis, Road

Test Procedure

NOTE: If steering wheel is not in straight
ahead position when vehicle is travelling
in a straight line, drag link length is

incorrect and is pushing drop arm away from
central position.

Drag link adjust

15. Right hand drive vehicles - if steering wheel is to

right, drag link is too long. If steering wheel is to
left drag link is too short.
Left hand drive vehicles - if steering wheel is to
right, drag link is too short. If steering wheel is to
left drag link is too long.

16. Adjust drag link until steering wheel points

straight ahead when vehicle is travelling in a
straight line.

CENTRALISE STEERING BOX

1. To centralise the box, insert a suitable peg (hole

size 8.06 mm) into the rear of the drop arm and
into the steering box casing to enable rapid and
accurate setting on centre.
