44 - AUTOMATIC GEARBOX - ZF: DESCRIPTION AND OPERATION (page 3 of 4)

ZF

3

DESCRIPTION AND OPERATION

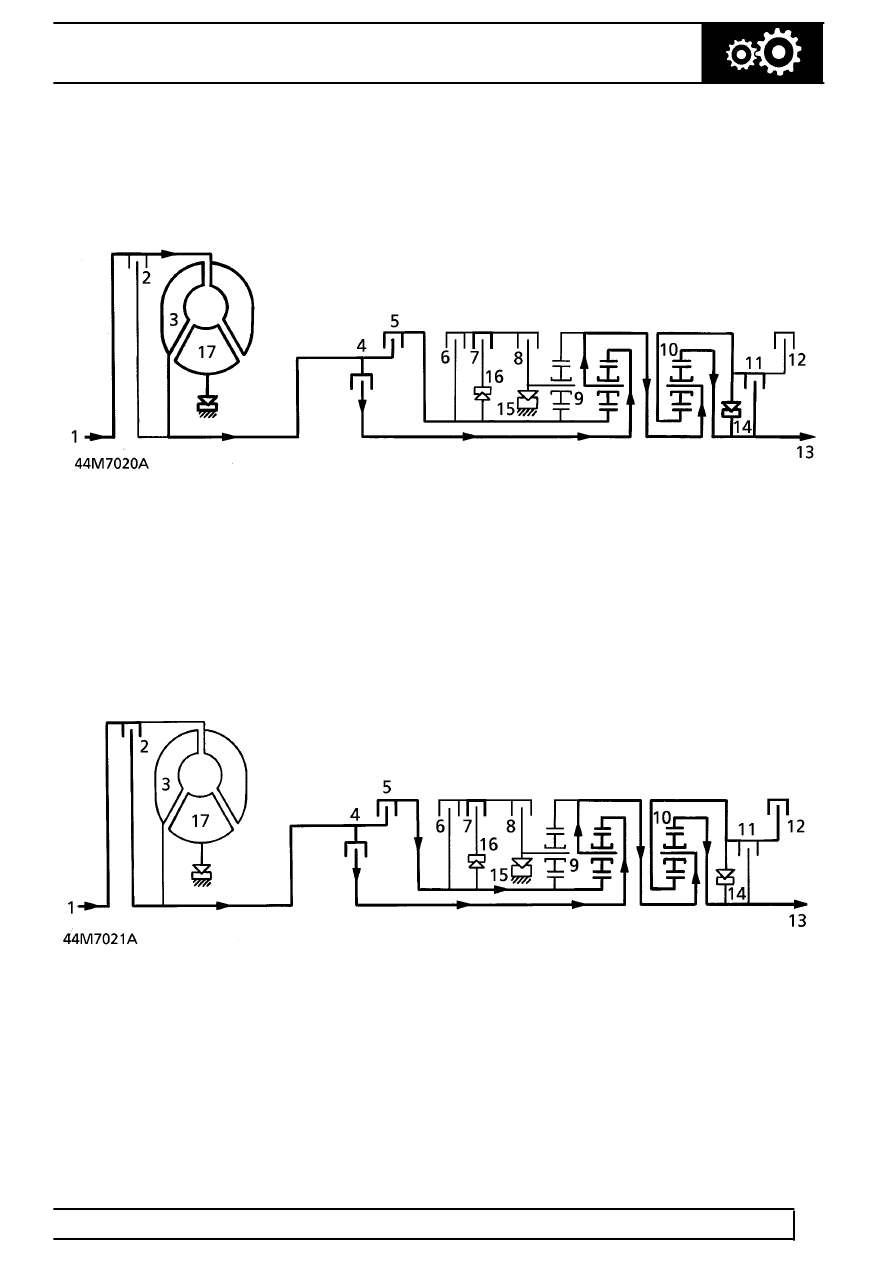

3rd gear D selected

Clutches 4, 5, 7 and 11 are engaged. Freewheel 15 and 16 are overrun. Epicyclic gear set 9 and 10 rotate as a
solid unit at a ratio of 1:1.

4th gear D selected

Clutches 4, 5, 7 and 12 are engaged. Freewheel 14, 15 and 16 are overrun. Epicyclic gear set 9 rotates as a solid
unit. The hollow shaft with the sun wheel of epicyclic gear set 10 is locked.

Above a predetermined road speed, clutch 2 locks the gearbox power input direct to the engine, by-passing the
torque converter.
