LT230T TRANSFER GEARBOX (page 3 of 3)

TRANSFER GEARBOX

3

REPAIR

Refit

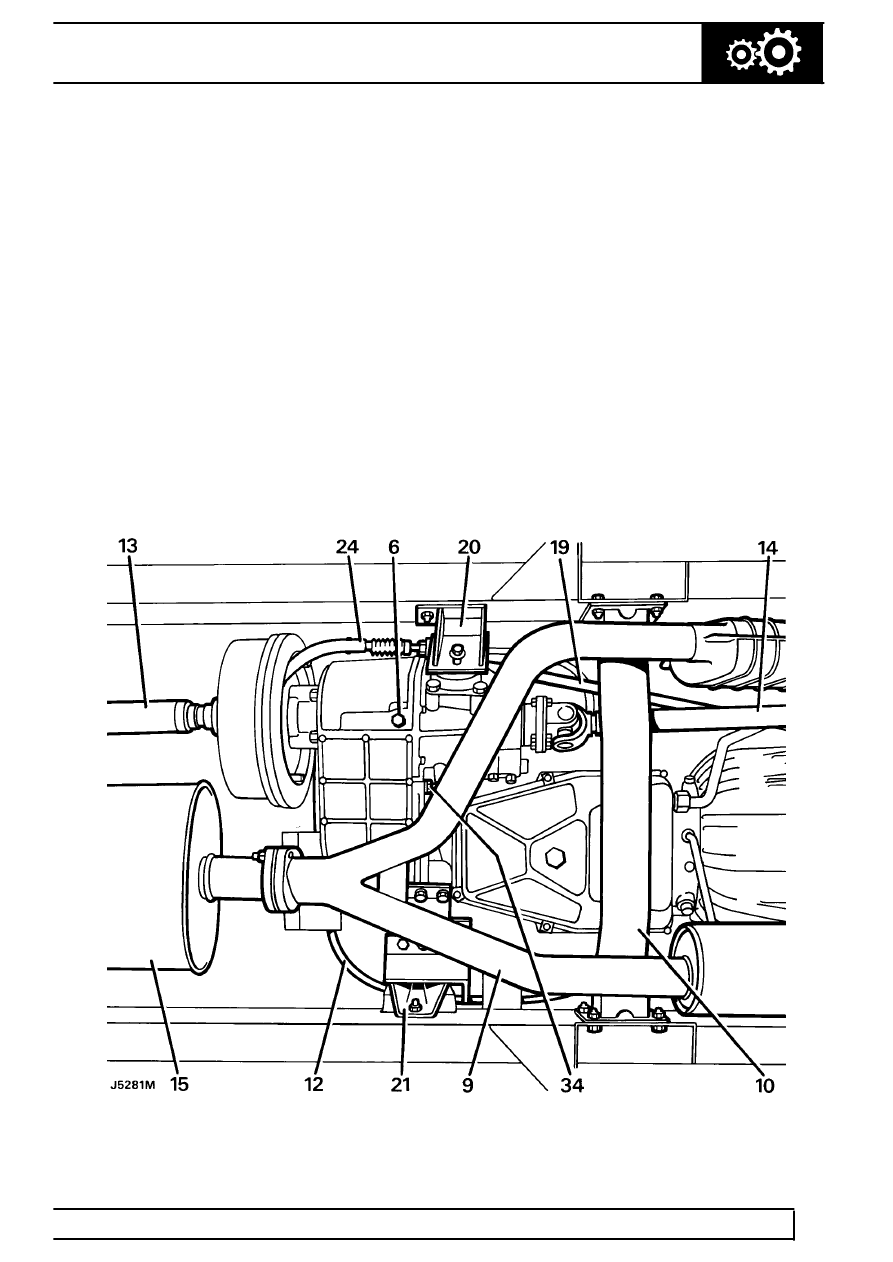

36. Select ’P’ in main gearbox, with low range and

differential lock selected in transfer gearbox.

37. Secure transfer gearbox to adaptor plate on

lifting hoist.

38. Ensure joint faces of transfer and main

gearboxes are clean and guide studs 18G 1425
are fitted.

39. Raise hoist until transfer gearbox can be located

over guide studs to main gearbox. At the same
time locate high/low lower link to yoke.

40. Remove guide studs and secure transfer

gearbox to main gearbox.

41. Complete refitting by reversing removal

procedure, noting the following important points.

42. After removal of adaptor plate from transfer

gearbox, clean threads of four bottom cover
bolts, coat threads with Loctite 290 and fit
together with spring washers. Tighten to

25Nm

43. Add correct grade of oil to transfer gearbox to oil

level plug hole.

See LUBRICANTS, FLUIDS

AND CAPACITIES, Information,
Recommended Lubricants and Fluids

44. Check main gearbox oil level.
45. Check operation of parking brake and adjust as

necessary.

See SECTION 10, Maintenance,

Vehicle Interior
