MASTER CYLINDER

CLUTCH

1

OVERHAUL

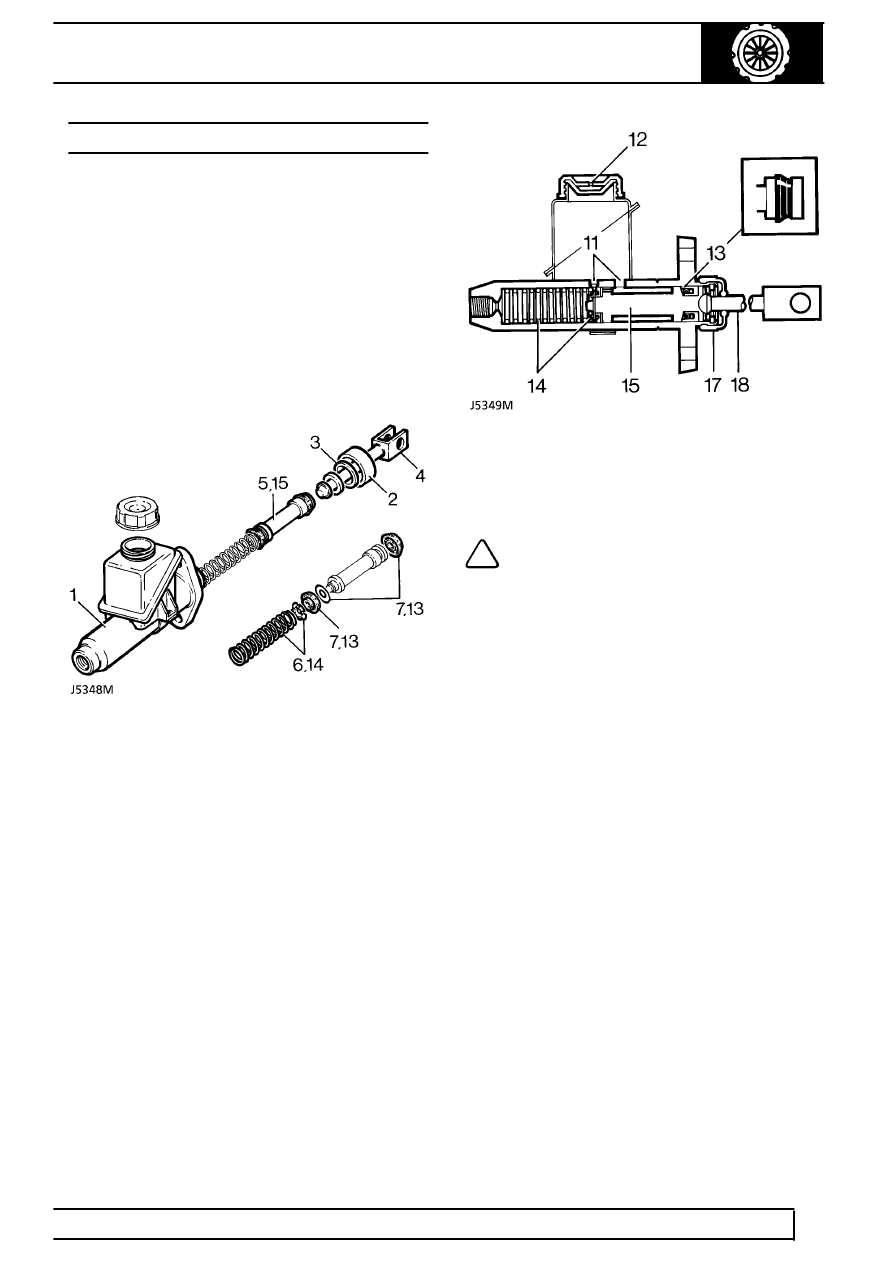

MASTER CYLINDER

Service repair no - 30.20.07

1. Remove master cylinder.

See Repair, Master

Cylinder

Disassemble

2. Pull back and remove rubber sealing boot from

pushrod.

3. Depress push-rod and extract circlip.
4. Withdraw push-rod assembly.
5. Withdraw piston assembly.
6. Withdraw retainer and spring.

7. Remove two piston seals and piston washer.

Inspecting

8. Clean all components thoroughly using new

hydraulic fluid. Dry, using a lint-free cloth.

9. Examine cylinder bore and piston, ensure they

are smooth to touch with no corrosion, score
marks or ridges. If in doubt, fit new components.

10. Fit new seals and rubber boot. These items are

all included in master cylinder overhaul kit.

11. Ensure that feed and by-pass ports are not

obstructed.

12. Ensure reservoir cap vent is clear.

Assemble

NOTE: Cleanliness is essential, ensure
hands are free of grease or dirt. Lubricate
cylinder bore and rubber seals with new

hydraulic fluid before assembly.

13. Fit a new piston washer and thinner of two piston

seals, lip last, over piston nose, up against
drilled piston head. Fit thicker seal into piston
groove with lip facing towards seal at opposite
end.

14. Insert spring and retainer into master cylinder

bore.

15. Insert piston and seal assembly, ensuring that

seal lips do not bend back.

16. Reverse 3 and 4, correctly locating circlip.
17. Stretch new rubber boot over push-rod, pack

with rubber grease. Fit securely into locating
groove.

18. Operate push-rod several times to ensure free

movement of internal components.

19. Fit master cylinder.
