REPAIR (page 2 of 2)

30

MANIFOLD AND EXHAUST SYSTEM

10

REPAIR

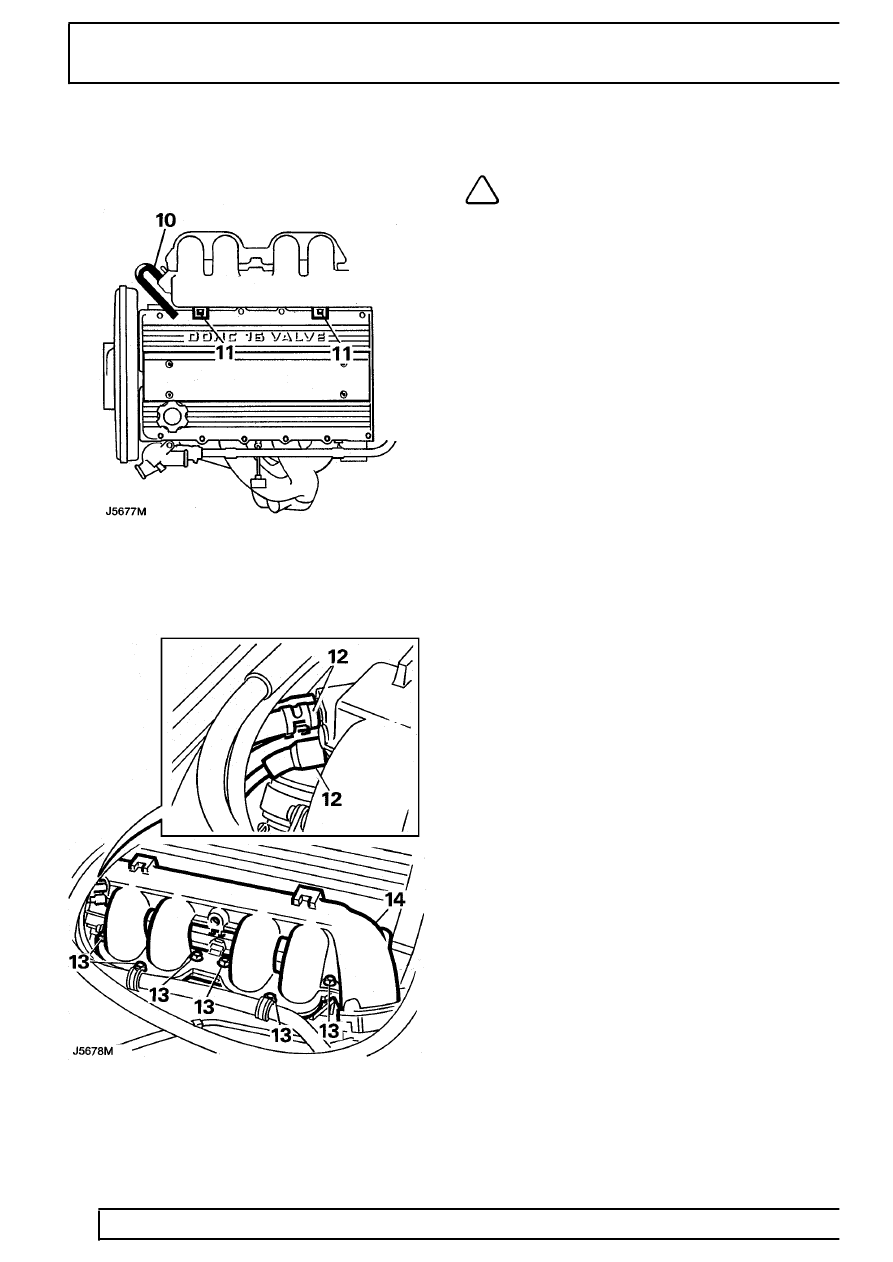

10. Release clip and disconnect breather hose from

manifold.

11. Release 2 bolts securing camshaft cover

brackets to manifold.

12. Disconnect 4 vacuum hoses from manifold.
13. Remove 6 bolts securing manifold chamber to

lower manifold.

14. Remove manifold chamber and collect gaskets.

Refit

NOTE: For torque values.

See

Specifications, torque, Torque Values

15. Ensure mating faces of manifold chamber and

lower manifold are clean.

16. Fit a new gasket, position manifold chamber to

lower manifold.

17. Fit bolts, tighten to the correct torque.
18. Connect vacuum hoses to manifold.
19. Position camshaft cover brackets to manifold,

secure with bolts.

20. Connect breather hose and brake servo hose to

manifold, secure with clips.

21. Connect multiplug to fuel temperature sensor.
22. Connect breather hose to throttle housing and

secure with clip.

23. Connect throttle cable to cam and secure to

abutment bracket.

24. Connect coolant bypass hose to throttle housing.
25. Connect stepper motor and throttle

potentiometer multiplugs.

26. Connect air cleaner hose to throttle housing and

secure with clip.

27. Reconnect battery negative lead.
28. Adjust throttle cable.
