TURBOCHARGER AND GASKET

19

FUEL SYSTEM

4

REPAIR

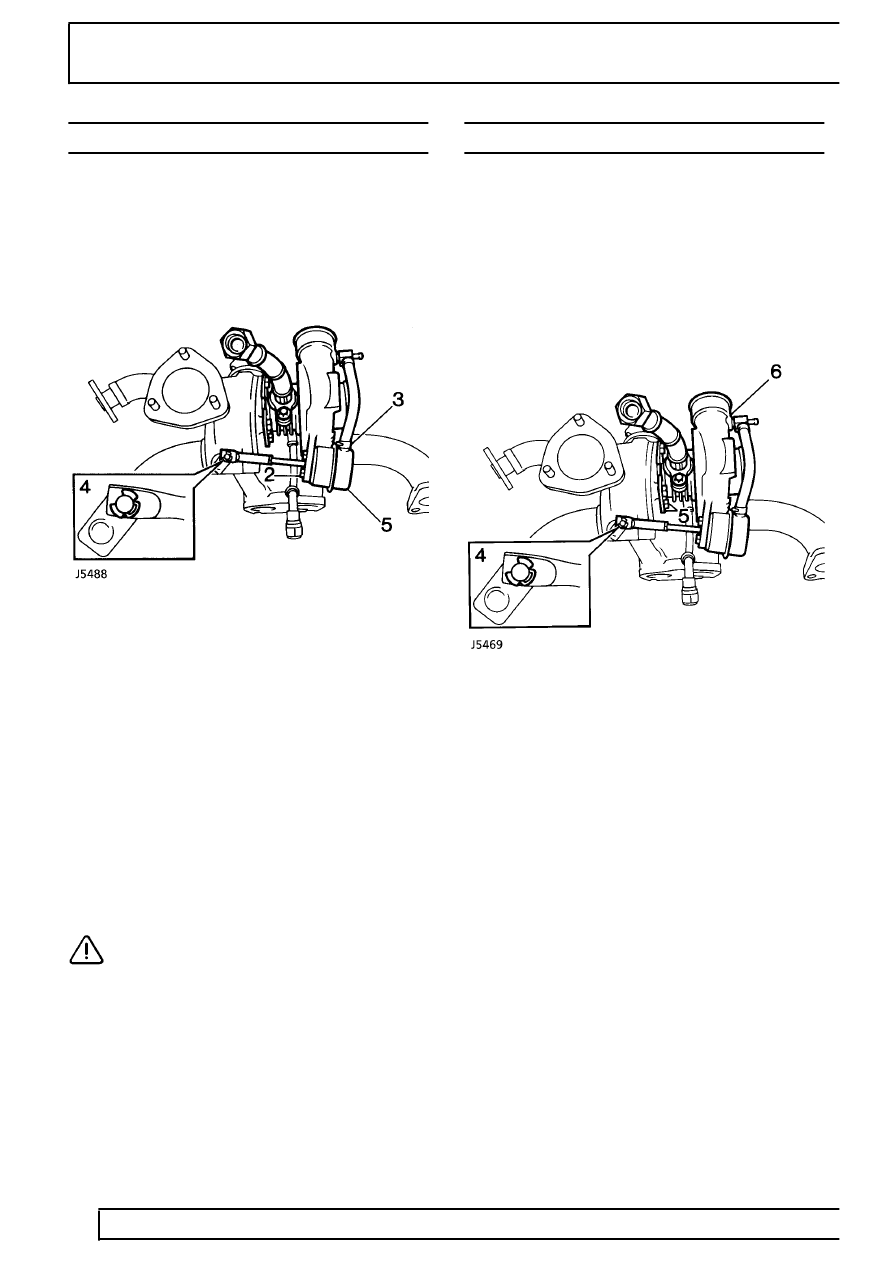

TURBOCHARGER ACTUATOR

Service repair no - 19.42.31

Remove

1. Remove exhaust manifold and turbocharger.

See MANIFOLD AND EXHAUST SYSTEM,
Repair, Exhaust Manifold - Tdi

2. Remove 2 nuts securing the actuator to the

turbocharger bracket.

3. Release clip and disconnect hose from actuator.
4. Remove and discard clip securing control lever

to wastegate spindle.

5. Remove turbocharger actuator.

Refit

6. Fit the replacement actuator and secure with

nuts.

7. Push the control lever as far as possible towards

the actuator and apply pressure to keep the
lever in this position.

8. Pressurise the actuator to 57 - 62 cm Hg and

hold this pressure.

CAUTION: Use only the threaded end of
the lever to make adjustments. Forcing the
complete lever in or out will change the

calibration with the possibility of damaging engine
boost.

9. Screw the lever in either direction until the eye

on the end will locate easily over the wastegate
spindle and secure with a new clip.

10. Release the pressure and tighten the locknut.
11. Refit exhaust manifold and turbocharger.

See

MANIFOLD AND EXHAUST SYSTEM, Repair,
Exhaust Manifold - Tdi

TURBOCHARGER AND GASKET

Service repair no - Turbocharger - 19.42.01
Service repair no - Gasket - 19.42.25

Remove

1. Disconnect battery negative lead.
2. Remove air cleaner assembly.

See Air Cleaner

3. Remove exhaust manifold assembly.

See

MANIFOLD AND EXHAUST SYSTEM, Repair,
Exhaust Manifold - Tdi

4. Remove and discard clip securing control lever

to wastegate spindle.

5. Remove 4 bolts and 2 clamp plates securing

turbocharger to exhaust manifold.

6. Remove turbocharger and discard gaskets.

Refit

7. Clean mating faces of turbocharger and exhaust

manifold.

8. Reverse removal procedure. Use new clip to

secure control lever to wastegate spindle.
Tighten to

45 Nm.

9. Check/top-up engine oil level.
