FUEL LIFT PUMP

Tdi

5

REPAIR

FUEL LIFT PUMP

Service repair no - 19.45.09

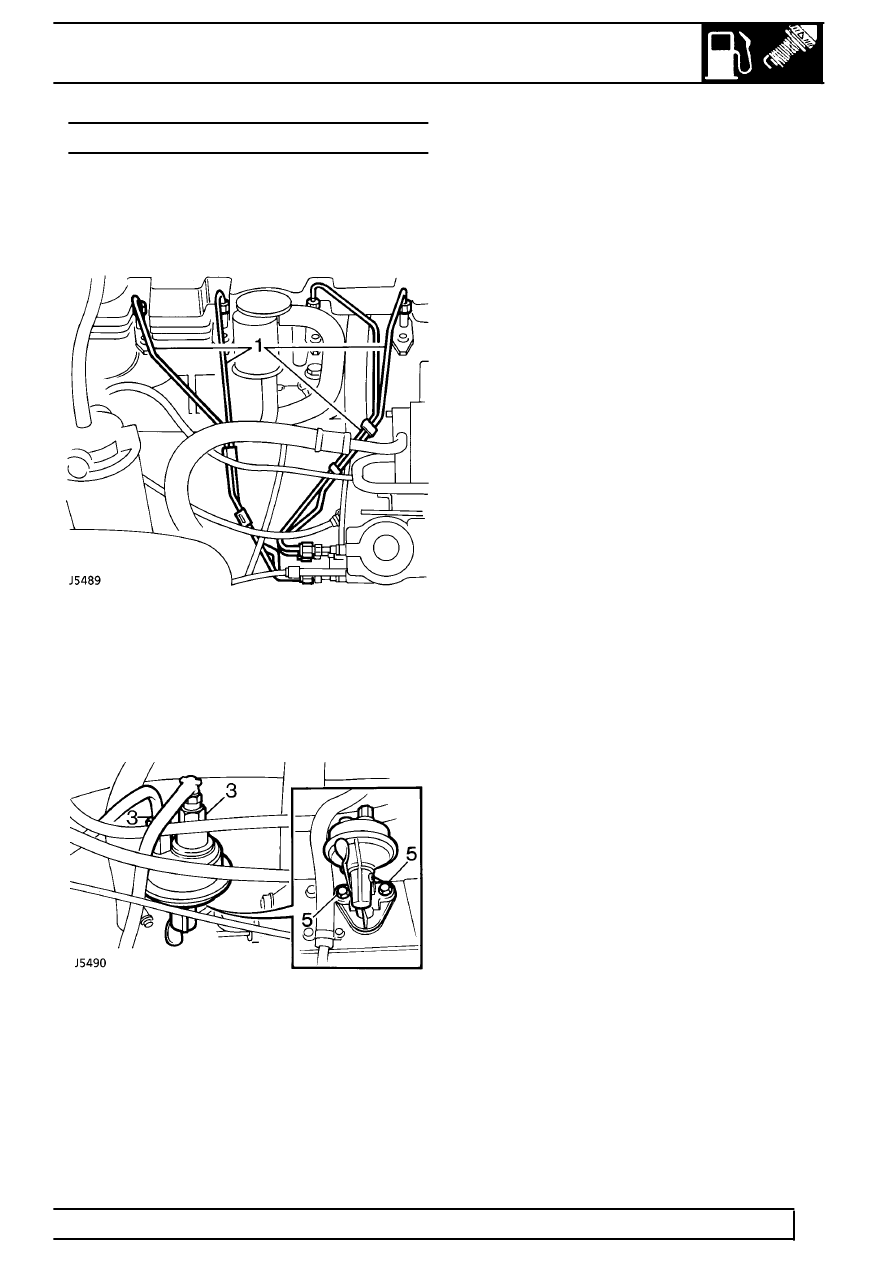

Remove

1. Loosen unions securing fuel injection pipes to

injectors and injector pump. Remove injection
pipes.

2. Plug the connections to prevent the ingress of

foreign material.

3. Loosen unions and disconnect fuel supply and

feed hoses from fuel lift pump.

4. Plug the connections to prevent the ingress of

foreign material.

5. Remove 2 bolts securing lift pump to engine

block.

6. Remove fuel lift pump and discard gasket.

Refit

7. Clean mating faces of fuel lift pump and engine

block.

8. Using a new gasket, fit fuel pump, ensure correct

location of lever with camshaft. Fit securing
bolts. Tighten to

25 Nm.

9. Connect fuel hoses to pump and secure unions.

Tighten to

33 Nm.

10. Fit injector pipes to injectors and injection pump,

and secure unions. Tighten to

28 Nm.
