RELAY MODULE - PRE ADVANCED EVAPS

SFI

15

REPAIR

REV: 09/95

Refit

25. Ensure all mating surfaces are clean.
26. Fit TP sensor. Ensure drive engages correctly

with throttle spindle.

27. Position clamp plate. Secure TP sensor with

bolts. Tighten to

2 Nm.

28. Using a new gasket, fit IAC. Secure with bolts.

Tighten to

2.3 Nm.

29. Ensure mating faces of water jacket and plenum

chamber are clean.

30. Using a new gasket, fit water jacket. Secure with

bolts. Tighten to

13 Nm.

31. Position throttle linkage bracket, fit and engage

return spring.

32. Secure linkage bracket to plenum chamber with

bolts. Tighten to

8 Nm.

33. Remove cloth from ram housing.
34. Ensure mating faces of plenum chamber and

ram pipe housing are clean.

35. Position plenum chamber. Connect coolant

hoses to water jacket. Secure with clips.

36. Remove clamp from coolant pipes. Remove

cloth.

37. Apply a thin, uniform coating of Loctite 577

sealant to sealing face of plenum chamber.

38. Fit plenum chamber.
39. Fit plenum chamber bolts. Tighten to

24 Nm.

40. Connect multiplugs to TP sensor and IAC.
41. Connect breather hose to plenum chamber.
42. Fit kick down cable to abutment bracket and fit

locknut.

43. Connect throttle cable to abutment bracket.
44. Connect vacuum hose to actuator.
45. Align throttle cable to lever. Fit clevis pin. Secure

clevis pin with split pin.

46. Align kick down cable to lever.
47. Fit clevis pin and secure clip.
48. Connect intake hose and secure with clip.
49. Reconnect battery negative lead.
50. Top up cooling system.

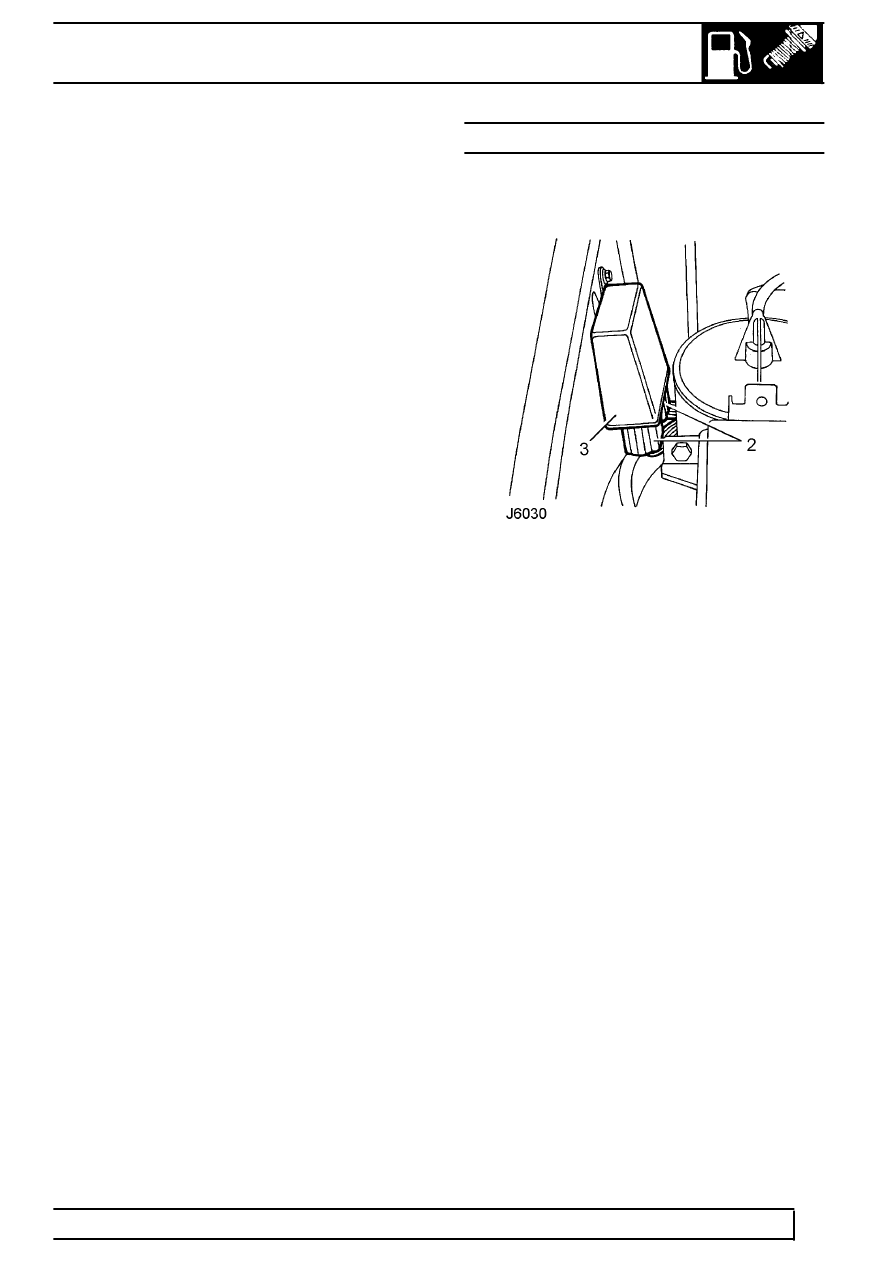

RELAY MODULE - PRE ADVANCED EVAPS

Service repair no - 18.30.71

Remove

1. Release module from bracket.
2. Disconnect 2 multiplugs.
3. Remove module.

Refit

4. Reverse removal procedure.
