PLENUM CHAMBER (page 2 of 2)

19

FUEL SYSTEM

14

REPAIR

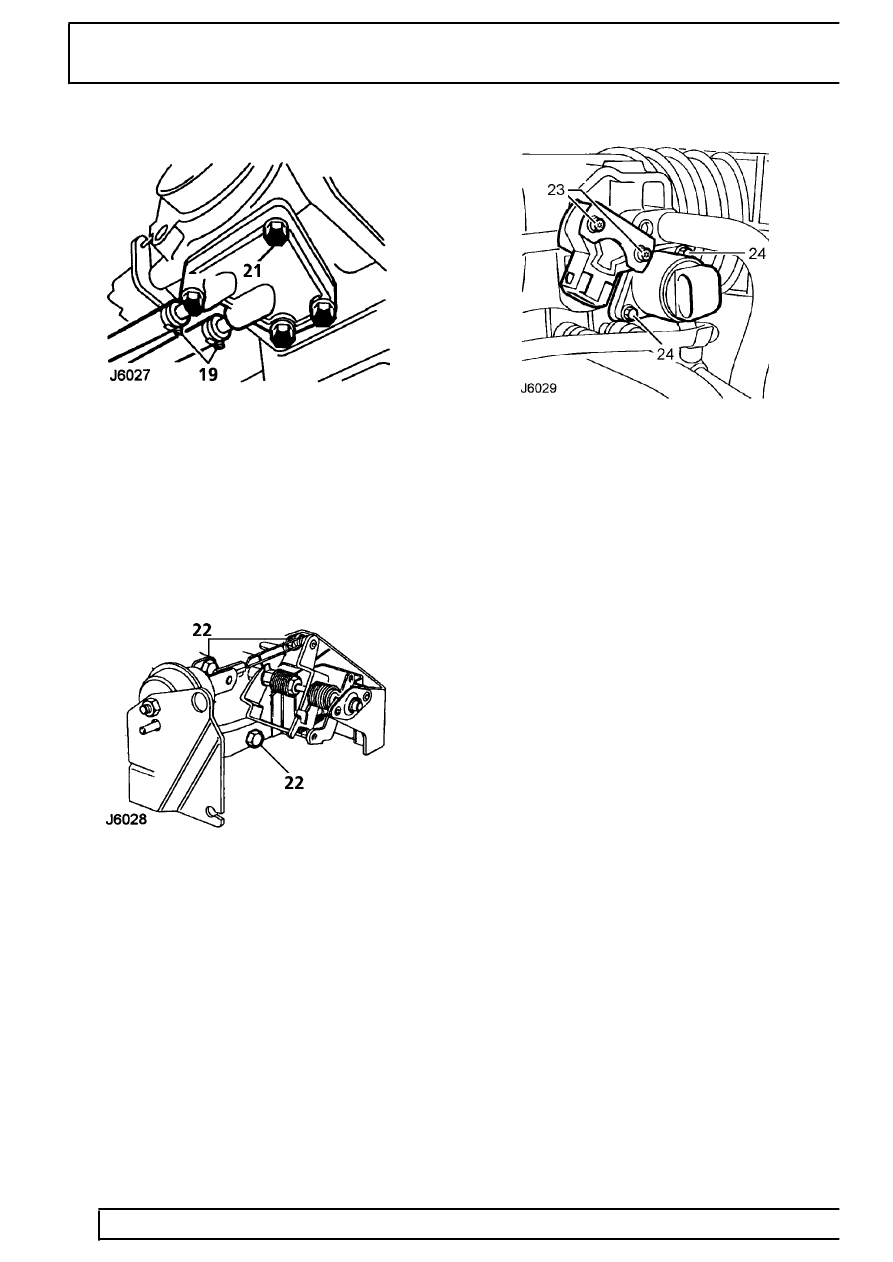

19. Disconnect hoses and remove plenum chamber.
20. Place cloth over ram pipes to prevent ingress of

foreign matter.

21. Remove 4 bolts securing water jacket to plenum

chamber. Remove water jacket. Remove gasket
and discard.

22. Remove 3 bolts securing throttle linkage bracket

to plenum chamber. Remove bracket. Collect
return spring.

23. Remove 2 Torx bolts securing TP sensor.

Collect clamp plate. Remove TP sensor.

24. Remove 2 bolts securing IAC. Remove motor.

Remove gasket and discard.
