FUEL RAIL AND INJECTORS

SFI

5

REPAIR

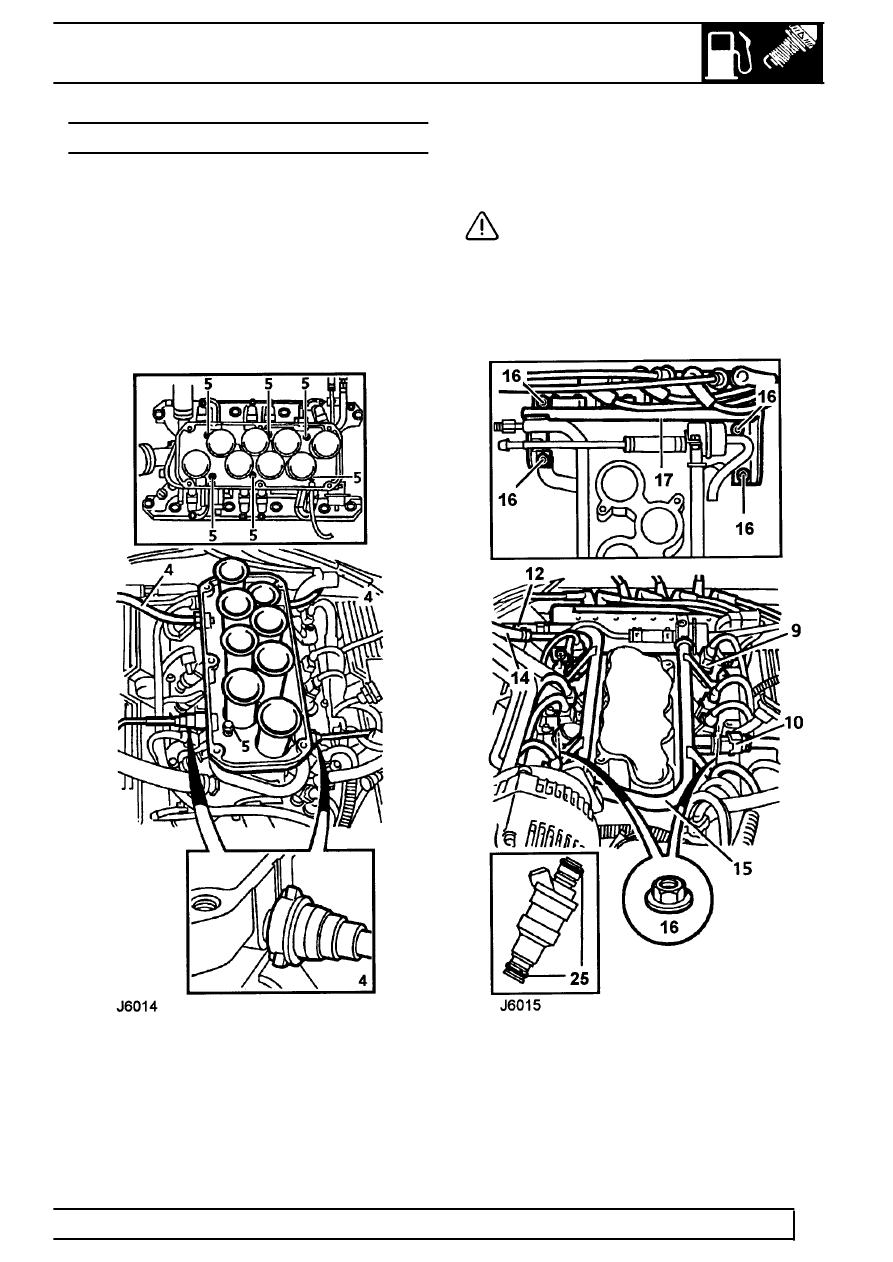

FUEL RAIL AND INJECTORS

Service repair no - 19.60.04 - Fuel Rail
Service repair no - 19.60.12 - Injectors

Remove

1. Disconnect battery negative lead.
2. Depressurise fuel system.

See Fuel System -

Depressurise

3. Release plenum chamber and place aside.

See

Plenum Chamber

4. Disconnect purge hose, crankcase breather

hose, servo vacuum hose and fuel regulator
hose from ram housing.

5. Remove 6 bolts securing ram housing to inlet

manifold.

6. Place small packing block on inlet manifold.

Lever between packing block and ram pipe
housing to break seal.

CAUTION: Do not lever against fuel rail.

7. Remove ram housing.
8. Place cloth over inlet manifold to prevent ingress

of foreign matter.

9. Disconnect 8 injector multiplugs.

10. Disconnect fuel temperature sensor multiplug.
11. Position cloth around fuel feed pipe union to

absorb fuel spillage.

12. Disconnect fuel feed pipe from fuel rail.
13. Plug fuel pipe and rail.
14. Slacken clip securing fuel return hose.
