FUEL PUMP AND SENDER UNIT

19

FUEL SYSTEM

20

REPAIR

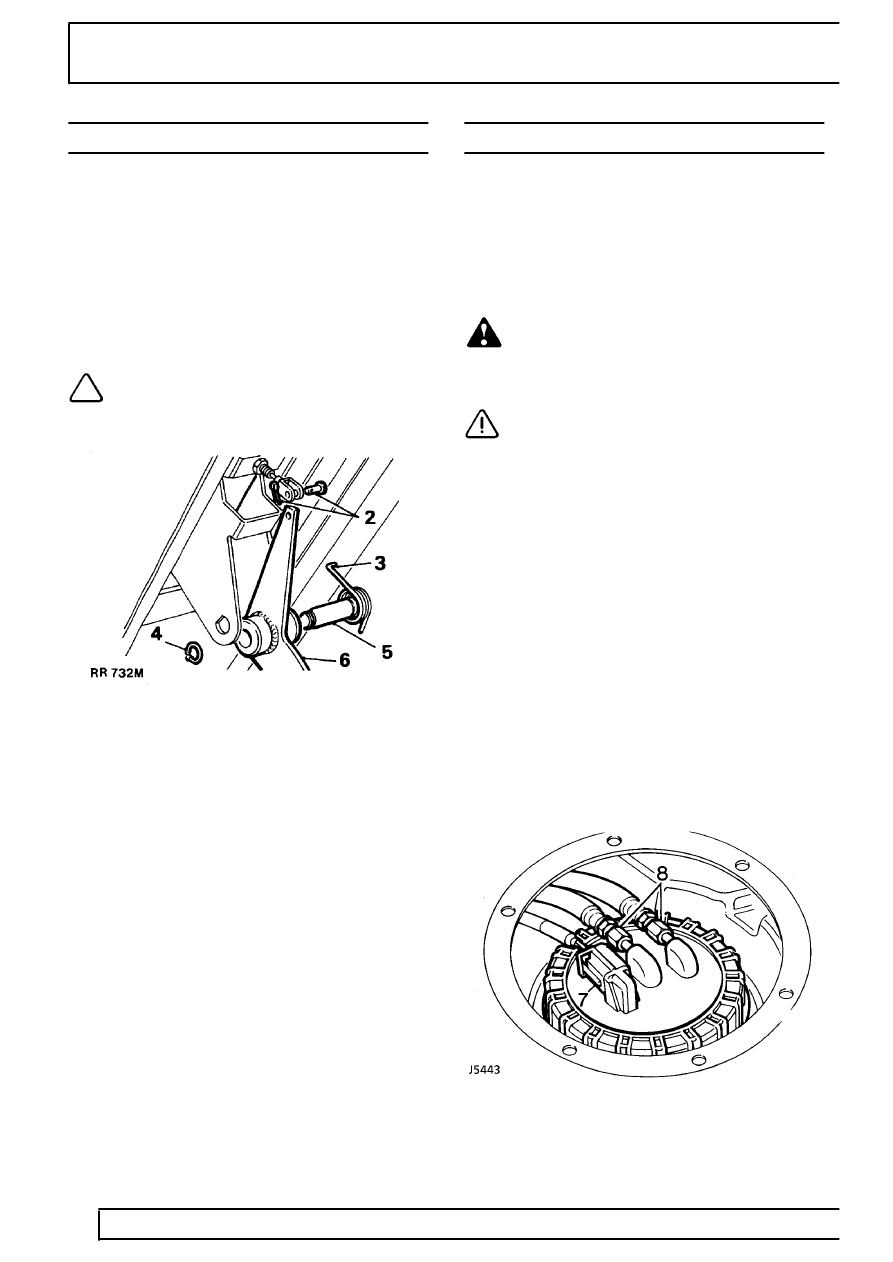

ACCELERATOR PEDAL

Service repair no - 18.30.35

Remove

1. Remove lower dash panel.
2. Remove clevis pin securing throttle cable to

accelerator pedal.

3. Release tension from pedal return spring.
4. Remove circlip from pedal pivot pin.
5. Withdraw pivot pin.

NOTE: It may be necessary to lower
steering column to gain access to pivot
pin circlip.

6. Remove accelerator pedal.

Refit

7. Lightly grease pivot and clevis pins.
8. Fit clevis pin using a NEW cotter pin.
9. Reverse removal procedure.

FUEL PUMP AND SENDER UNIT

Service repair no - 19.45.03

A plastic fuel tank with a combined fuel pump/sender
unit is fitted. The fuel pump/sender unit is accessed
through a panel in the load space floor.

Fuel pump/sender unit

WARNING: Ensure that fuel handling
precautions given in Section 01 -
Introduction are strictly adhered to when

carrying out following instructions.

CAUTION: Before disconnecting any part
of fuel system, it is imperative that all dust,
dirt and debris is removed from around

components to prevent ingress of foreign matter
into fuel system.

Service Tools:
LRT-19-001 wrench - pump retaining ring
LRT-19-002 ’Speedfit’ disconnector

Remove

1. Depressurise fuel system.

See Depressurising

Fuel System

2. Disconnect battery negative lead.
3. Syphon at least 9 litres (2 gallons) of fuel from

fuel tank into a suitable container that can be
sealed.

4. Remove carpet from loadspace floor and

tailgate.

5. Fold back loadspace sound insulation to reveal

access panel.
