AIR CLEANER ELEMENT

MFI

1

REPAIR

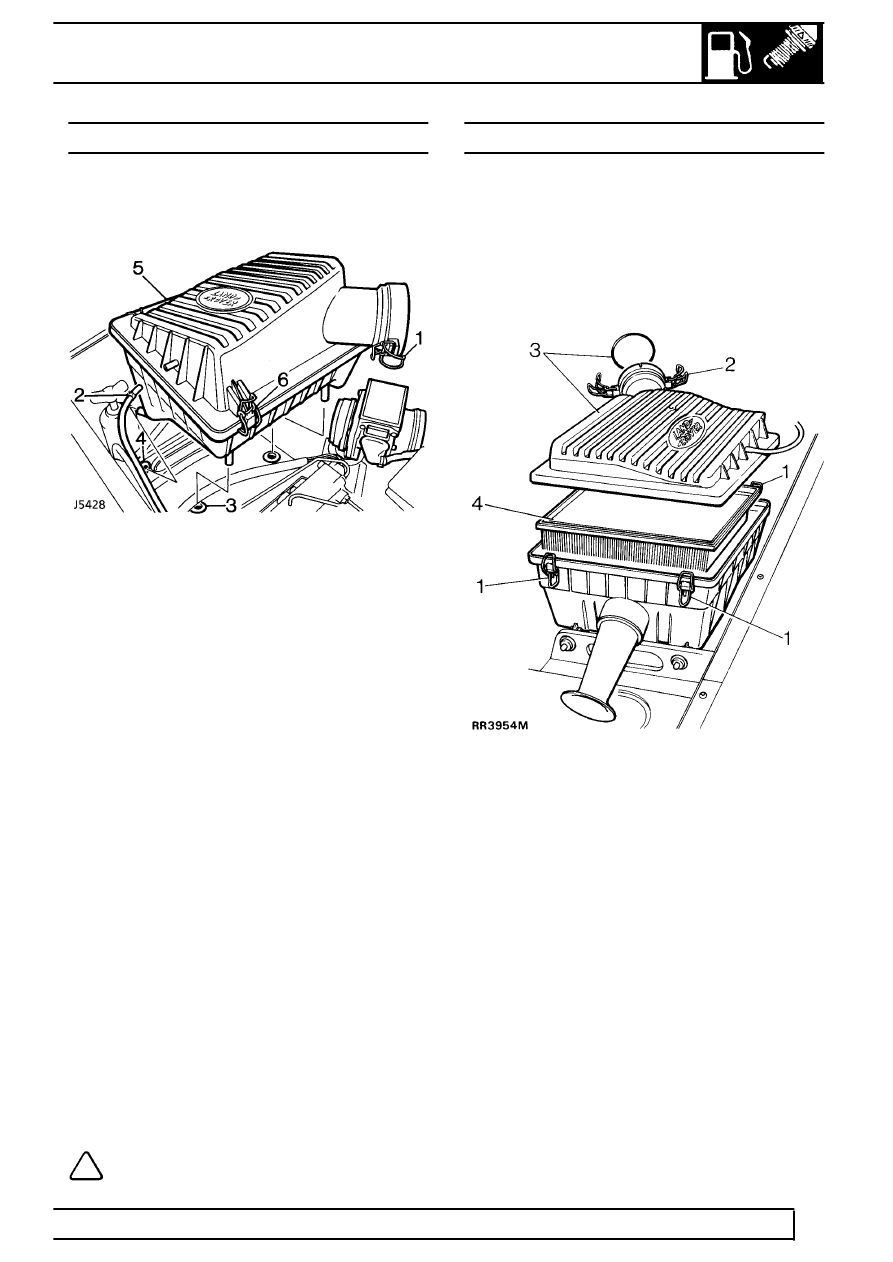

AIR CLEANER ASSEMBLY

Service repair no - 19.10.01

Remove

3.9 V8 vehicle illustrated

1. Release 2 clips securing air cleaner to air flow

sensor.

2. 3.9 V8 only: Release clip and disconnect hose

from air cleaner.
4.0 V8 only: Release clip and disconnect
multiplug from intake air temperature sensor.
See FUEL SYSTEM SFI, Repair, Intake Air
Temperature Sensor

3. From below wheel arch, release 2 rubber

mountings securing bottom of air cleaner to
body.

4. Slide air cleaner backwards and release from

mounting bracket.

5. Remove air cleaner assembly.

Do not carry out

further dismantling if component is removed
for access only.

6. Release 4 clips securing top of air cleaner and

remove.

7. Withdraw air cleaner element and discard.
8. 4.0 V8 only: Remove intake air temperature

sensor from cover.

9. Remove rubber mountings.

Refit

10. Fit rubber mountings to new body.
11. 4.0 V8 only: Fit intake air temperature sensor to

new cover. Tighten to

8Nm.

12. Fit new air cleaner element and secure in

position.

13. Reverse removal procedure.

NOTE: Pull rubber mountings from below
to secure unit to wheel arch.

AIR CLEANER ELEMENT

Service repair no - 19.10.08

Remove

1. Release four clips retaining air cleaner cover.
2. Release two clips to air flow meter.
3. Remove air cleaner cover, retain air flow meter

’O’ring.

4. Remove element.

Refit

5. Fit new element.
6. Fit O ring.
7. Position air cleaner cover, secure two clips to air

flow meter.

8. Secure four air cleaner cover clips.
