ACTUATOR LINK-SETTING - V8i

CRUISE CONTROL

5

REPAIR

ACTUATOR LINK-SETTING - V8i

Service repair no - 19.75.21

NOTE: Setting procedure is carried out at
minimum throttle condition only.

1. Ensure ignition is switched ’OFF’.

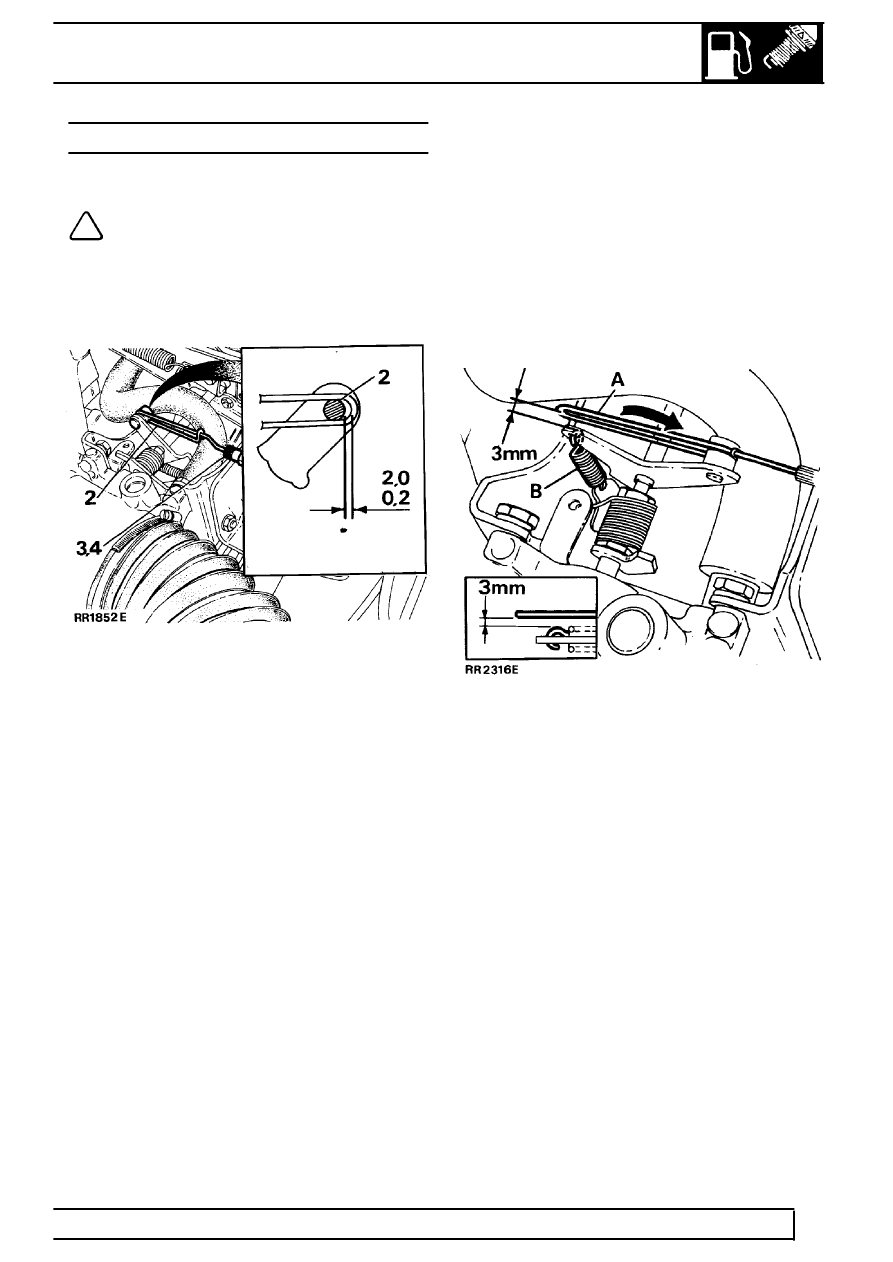

2. Check clearance between inside edge of

actuator link and recessed diameter of throttle
lever. Clearance should be 0.2 to 2.0 mm.

Link - adjust

3. Remove link from actuator.
4. Rotate socket joint adjuster as necessary.
5. Refit link to actuator and recheck clearance

between link and lever.

6. With throttle fully open, check a gap of at least

3mm exists between side of link ("A" in
illustration) and side of small spring ("B" in
illustration). Realign link by bending to achieve
correct gap. Recheck clearance at closed
throttle/open throttle. Check link slides smoothly
in groove of throttle lever.
