ROCKER COVER - RIGHT HAND - RENEW

V8i

5

REPAIR

CYLINDER HEADS - RENEW

Service repair no - 12.29.15

1. Remove cylinder heads and gaskets.

See

Cylinder Head Gaskets - Renew

2. Remove spark plugs.

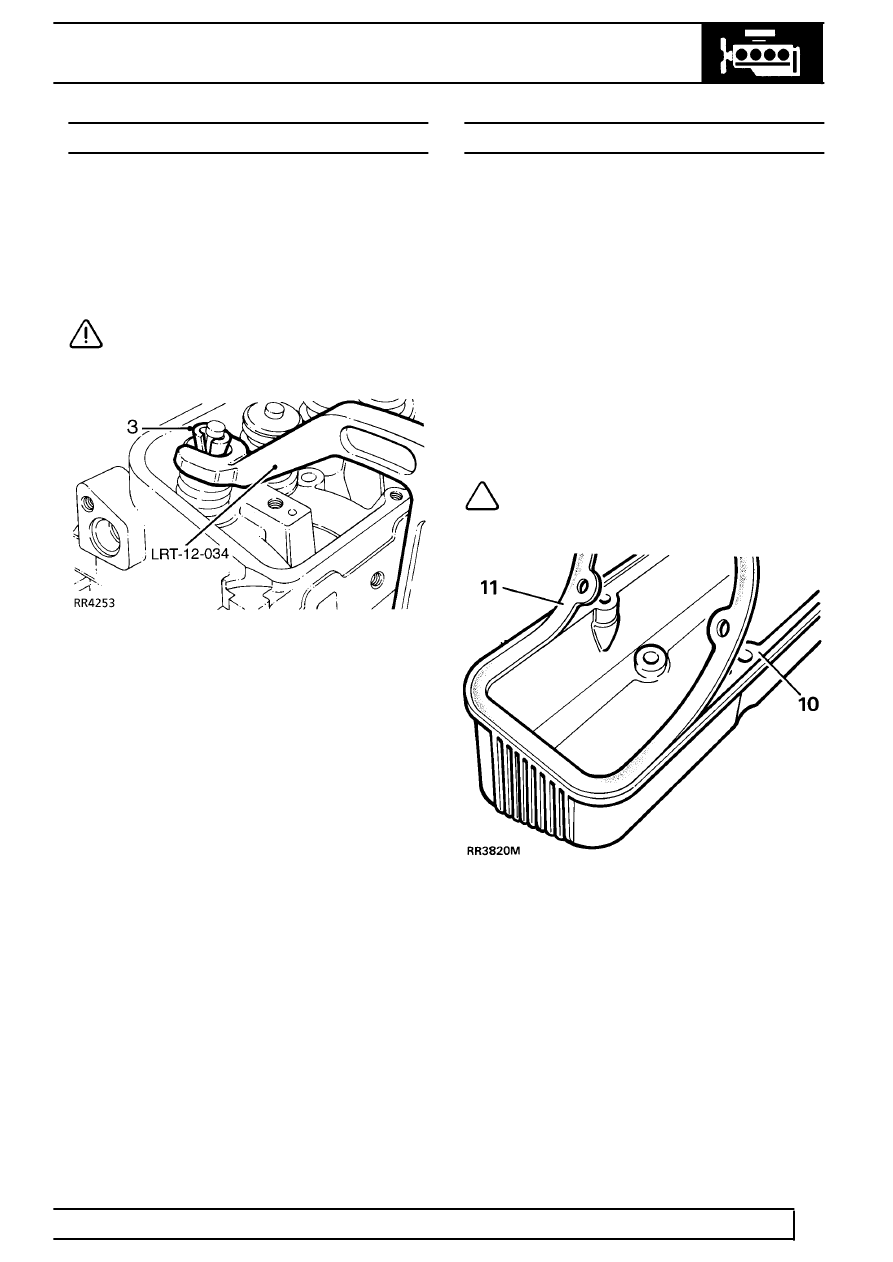

3. Using spring compressor LRT-12-034, remove

seals, valves, collets, springs and caps.

CAUTION: Keep components in fitted
order

4. From left hand cylinder head, remove earth lead

studs.

5. Remove three bolts securing power steering

pump mounting bracket to cylinder head.

6. Remove four bolts securing generator mounting

bracket to cylinder head.

7. Right hand cylinder head, remove rear lifting

bracket.

8. Fit lifting bracket to new right hand cylinder

head.

9. Fit mounting brackets and earth lead studs to

new cylinder head. Tighten bolts to

30 Nm.

10. Regrind valves- refer to engine overhaul

publication

11. Lubricate valve stems, fit valves, springs, and

caps. Fit new inlet and exhaust valve stem seals.

12. Using spring compressor LRT-12-034, compress

springs, fit collets. Tap valve to check correct
collet seating.

13. Fit spark plugs.
14. Fit cylinder heads with new gaskets.

See

Cylinder Head Gaskets - Renew

ROCKER COVER - RIGHT HAND - RENEW

Service repair no - 12.29.41

1. Disconnect battery negative lead.
2. Disconnect purge pipe from charcoal canister at

plenum.

3. Remove breather pipe from rocker cover.
4. Remove coolant pipes from inlet manifold.
5. Remove spark plug leads from plugs and

retaining clips.

6. Remove four rocker cover bolts. Moving fuel

pipes aside, remove rocker cover.

7. Discard rocker cover gasket.
8. Remove plug lead retaining clips from rocker

cover, fit to new rocker cover.

9. Clean and dry rocker cover and cylinder head

mating faces, using Bostik cleaner 6001.

NOTE: Gasket fits one way round only. It
must be fitted accurately, first time.
Subsequent movement will destroy

bonding.

10. Apply Bostik 1775 impact adhesive to rocker

cover seal face and gasket, using a brush to
ensure an even film. Allow adhesive to become
touch dry.
