ROCKER COVER - LEFT HAND - RENEW

12

ENGINE

6

REPAIR

11. Place one end of gasket into cover recess with

edge firmly against recess wall, holding
remainder of gasket clear. Work around cover,
pressing gasket into place ensuring edge firmly
contacts recess wall.

12. Allow cover to stand for thirty minutes before

fitting.

13. Fit rocker cover to cylinder head with four

screws, short screws inboard, tighten to

9 Nm.

14. Position fuel pipes.
15. Fit breather pipe to rocker cover, tighten clip.
16. Fit coolant pipes to inlet manifold, tighten bolts.
17. Fit spark plug leads to plugs and retaining clips.
18. Connect purge pipe from charcoal canister at

plenum, tighten clip.

ROCKER COVER - LEFT HAND - RENEW

Service repair no - 12.29.40

1. Remove air flow sensor.

See FUEL SYSTEM,

Repair, Air Flow Sensor

2. Remove plenum chamber.

See FUEL SYSTEM,

Repair, Plenum Chamber

3. Remove dipstick.
4. Remove spark plug leads from plugs and

retaining clips.

5. Disconnect HT lead from coil.
6. Remove generator heat shield securing nut from

rocker cover.

7. Remove air flow meter harness clip.
8. Remove bolt securing dipstick tube clip.
9. Remove four rocker cover bolts, remove rocker

cover.

10. Discard gasket
11. Remove plug lead retaining clips from rocker

cover, fit to new rocker cover.

12. Clean and dry rocker cover and cylinder head

mating faces, using Bostik cleaner 6001.

NOTE: Gasket fits one way round only. It
must be fitted accurately, first time.
Subsequent movement will destroy

bonding.

13. Apply Bostik 1775 impact adhesive to rocker

cover seal face and gasket, using a brush to
ensure an even film. Allow adhesive to become
touch dry, approximately fifteen minutes.

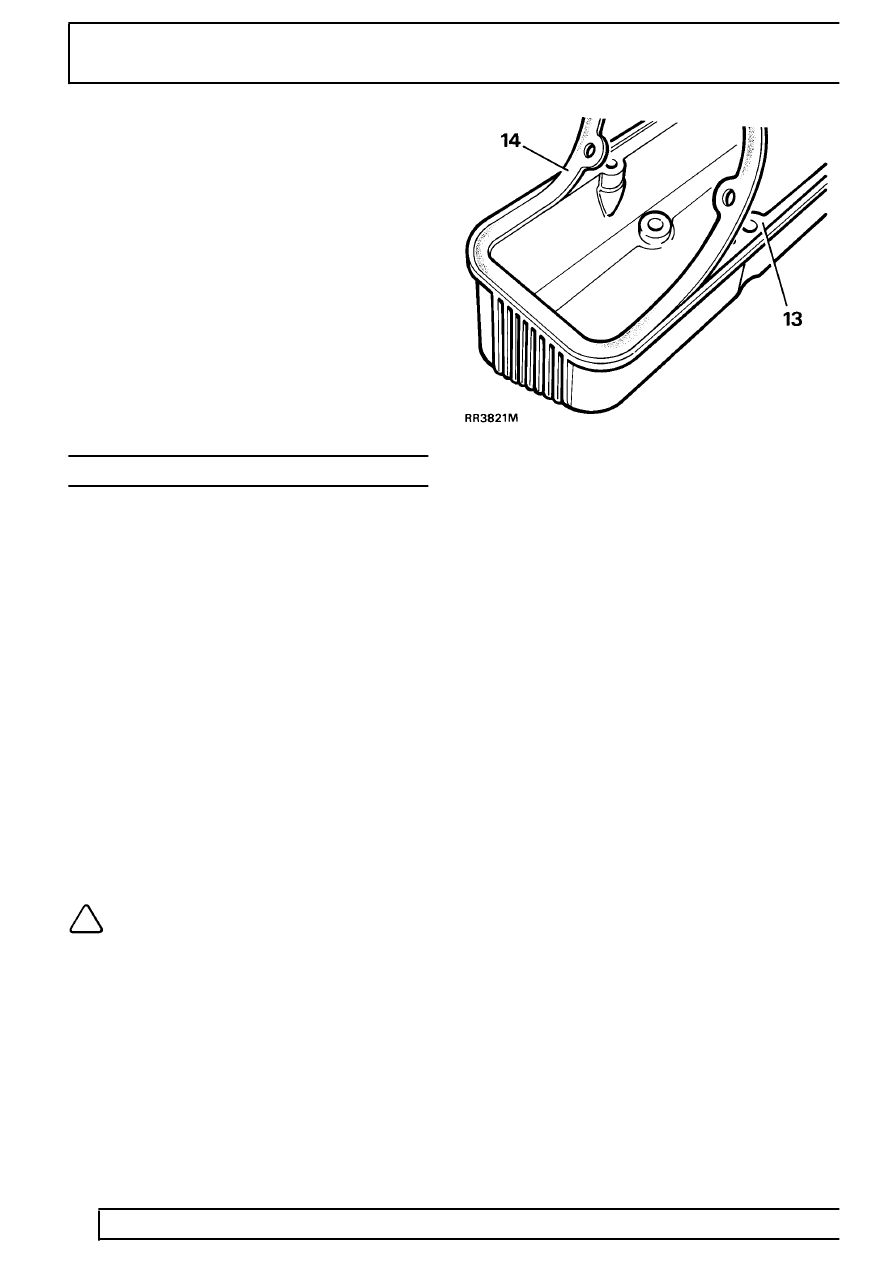

14. Place one end of gasket into cover recess with

edge firmly against recess wall, holding
remainder of gasket clear. Work around cover,
pressing gasket into place ensuring edge firmly
contacts recess wall.

15. Allow cover to stand for thirty minutes before

fitting.

16. Fit rocker cover to cylinder head with four

screws, short screws inboard. Tighten to

9 Nm.

17. Position dipstick tube clip. Fit and tighten bolts.
18. Fit and tighten air flow meter harness clip.
19. Fit generator heat shield to rocker cover.
20. Connect HT lead to coil.
21. Connect spark plug leads to plugs and retaining

clips.

22. Fit dipstick.
23. Fit plenum chamber.
24. Fit air flow meter.
