CRANKSHAFT REAR OIL SEAL

Tdi

15

REPAIR

CRANKSHAFT REAR OIL SEAL

Service repair no - 12.21.20

Remove

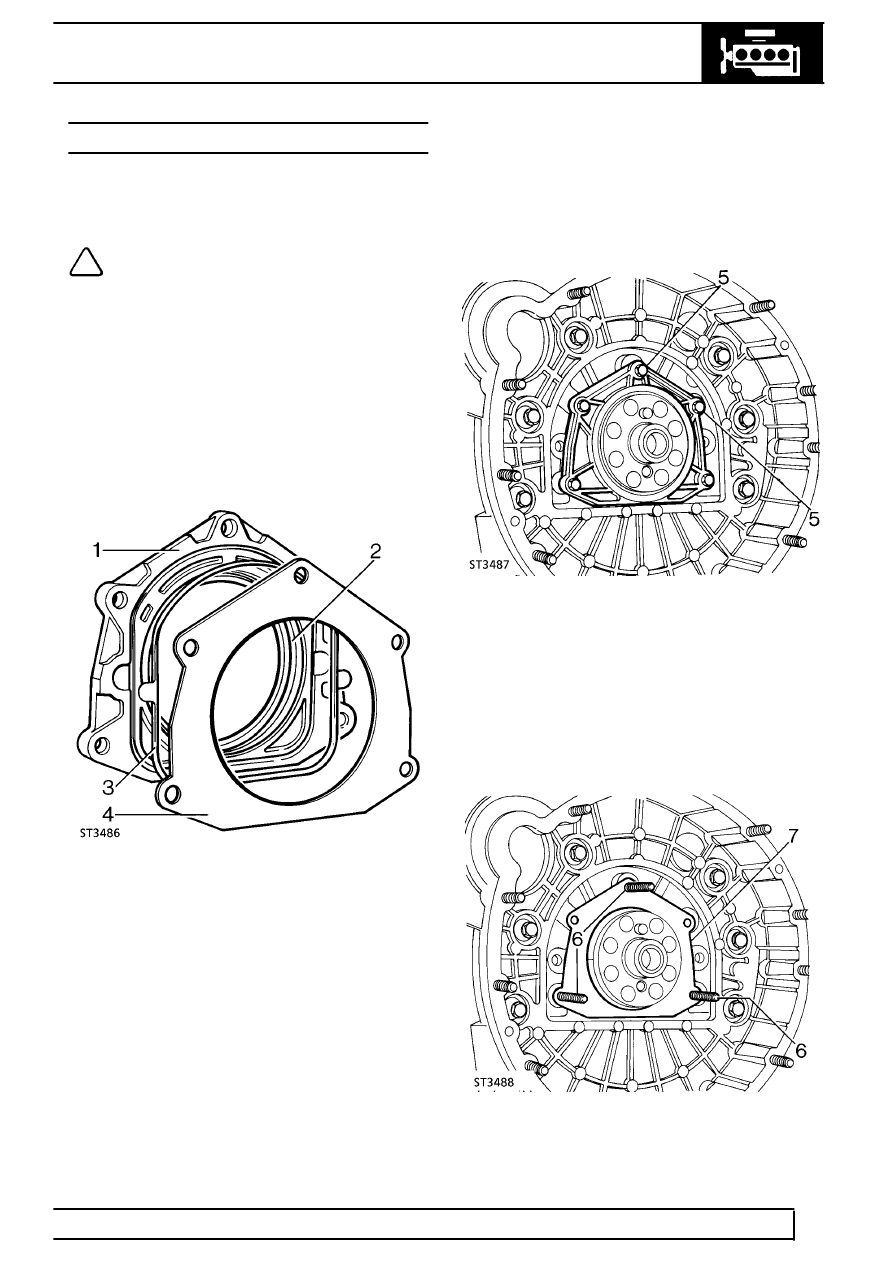

NOTE: The crankshaft rear oil seal is
retained in its own housing, if the seal
requires replacing the housing and seal

assembly (1) must be renewed complete with the
housing seal (3). Housing and seal assemblies are
supplied with their own former/seal guide (2)
already fitted. This former must not be removed
before fitting the assembly to the engine. If a seal
and housing assembly is received without a
former/guide fitted it must be returned to the
supplier. Used formers/guides must be discarded
immediately after use, under no circumstances
should they be reused on other assemblies.

1. Disconnect battery negative lead.
2. Remove gearbox.

See MANUAL GEARBOX,

Repair, R380 Manual Gearbox

3. Remove clutch.

See CLUTCH, Repair, Clutch

Assembly

4. Remove flywheel.

See Flywheel

5. Remove five bolts and withdraw seal housing

and seal assembly complete with gasket.

Refit

6. Insert slave studs to seal housing mounting face.
7. Position new seal housing gasket over slave

studs and crankshaft flange onto cylinder block.
