ENGINE SUMP GASKET

Mpi

13

REPAIR

19. Connect crankshaft sensor, knock sensor, air

conditioning compressor, fuel injector harness,
inlet manifold air temperature and fuel
temperature sensor multiplugs.

20. Connect fuel hose to pressure regulator and

secure with clip.

21. Fit and tighten fuel pipe to fuel rail union.
22. Connect multiplugs to throttle housing.
23. Connect vacuum hose to manifold.
24. Connect oil pressure switch multiplug.
25. Connect brake servo hose to manifold, secure

with clip.

26. Connect throttle cable to cam.
27. Position engine harness and connect breather

hose to inlet manifold, secure with clip.

28. Connect coolant temperature sensor multiplugs,

secure harness with cable tie.

29. Connect oxygen sensor multiplug, secure

harness with cable tie.

30. Connect alternator harness.
31. Connect heater hose to heater rail and secure

with clip.

32. Connect hose to coolant pump and secure with

clip.

33. Connect inlet hose to power steering pump and

secure with clip.

34. Fit and tighten outlet pipe union to power

steering pump.

35. Connect bypass and top hose, secure with clip.
36. Connect air cleaner to throttle housing hose and

secure with clip.

37. Remove engine lifting bracket.
38. Position spark plug cover and secure with

screws.

39. Fill engine with oil.
40. Fit bonnet [hood].

See CHASSIS AND BODY,

Repair, Bonnet [Hood]

41. Fit radiator.

See COOLING SYSTEM, Repair,

Radiator - Mpi

42. Adjust throttle cable.

See FUEL SYSTEM,

Adjustment, Throttle Cable Adjustment

ENGINE SUMP GASKET

Service repair no - 12.60.43

Remove

1. Drain engine oil.
2. Refit drain plug, use new sealing washer if

necessary, tighten to the correct torque.

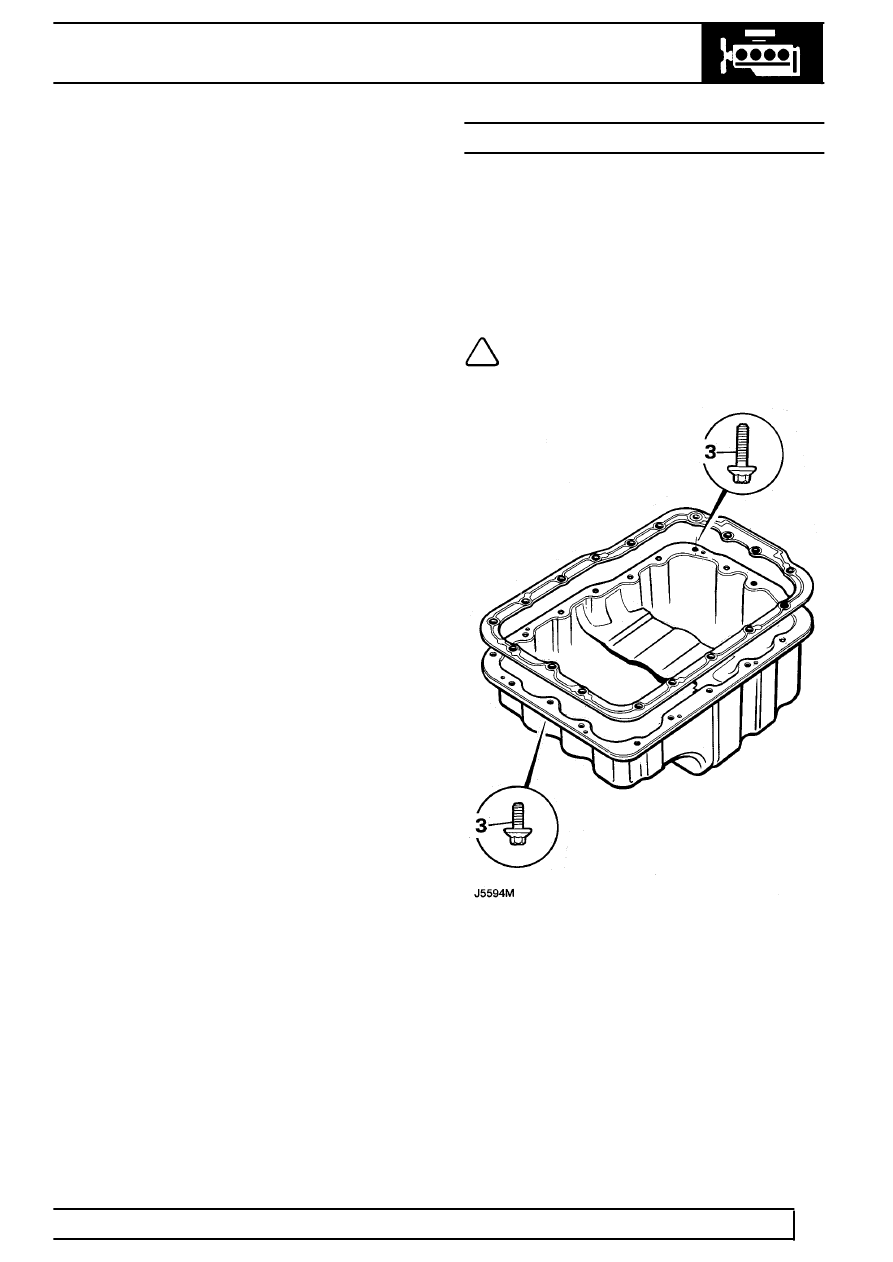

3. Remove 18 bolts securing sump.

NOTE: 25mm long bolt is fitted at rear L.H.
corner of sump.

4. Release sump from cylinder block.
5. Discard gasket.
