ENGINE (page 2 of 7)

Mpi

7

REPAIR

NOTE: On current models the generator
cover is omitted.

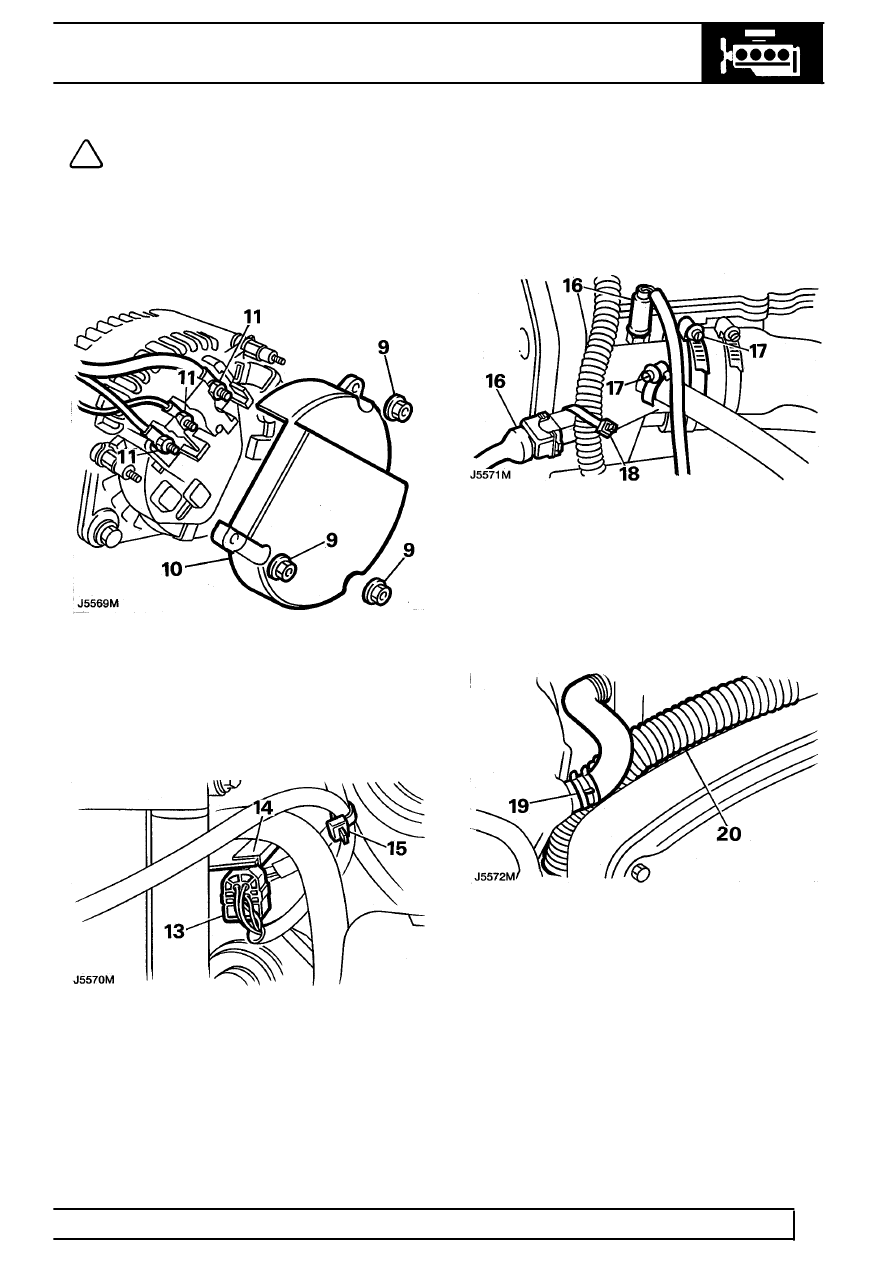

9. Remove 3 nuts securing generator rear cover.

10. Remove rear cover.
11. Remove 3 nuts securing harness to generator.
12. Remove harness.

13. Disconnect oxygen sensor multiplug.
14. Release multiplug from bracket.
15. Release harness from cable tie.

16. Disconnect 2 coolant temperature sensor

multiplugs.

17. Release clips and disconnect the bypass and

top hose.

18. Release harness lead from cable tie.

19. Release clip and disconnect breather hose from

inlet manifold.

20. Feed harness between inlet manifold and cam

cover.
