CYLINDER HEAD GASKET (page 2 of 5)

Mpi

15

REPAIR

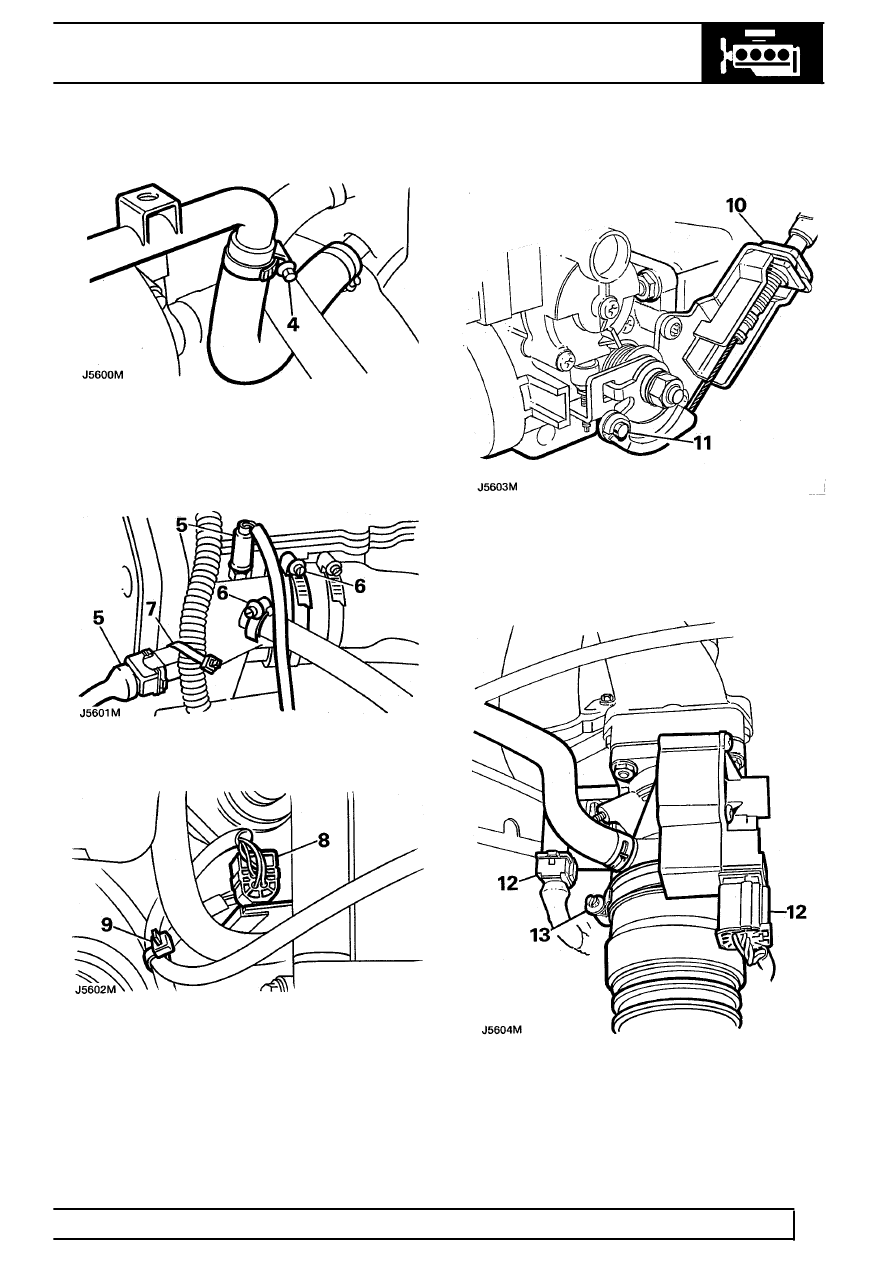

4. Release clip and disconnect hose from heater

rail.

5. Disconnect 2 coolant temperature sensor

multiplugs.

6. Release clips and disconnect the bypass hose

and top hose.

7. Release harness from cable tie.

8. Disconnect oxygen sensor multiplug.
9. Release harness lead from cable tie.

10. Release throttle cable from abutment bracket.
11. Release throttle cable from cam. Also remove

coolant bypass hose from throttle housing.

12. Disconnect stepper motor and throttle

potentiometer multiplugs.

13. Release clip and disconnect hose, air cleaner to

throttle housing.
