CHECK CAMSHAFT DRIVE BELT

Mpi

23

REPAIR

CHECK CAMSHAFT DRIVE BELT

Service repair no - 12.65.17

CAUTION: This check must be carried out
at the service intervals specified and
whenever carrying out any repair which

requires the timing belt to be disturbed. Pay
particular attention for signs of belt splitting at
base of teeth.

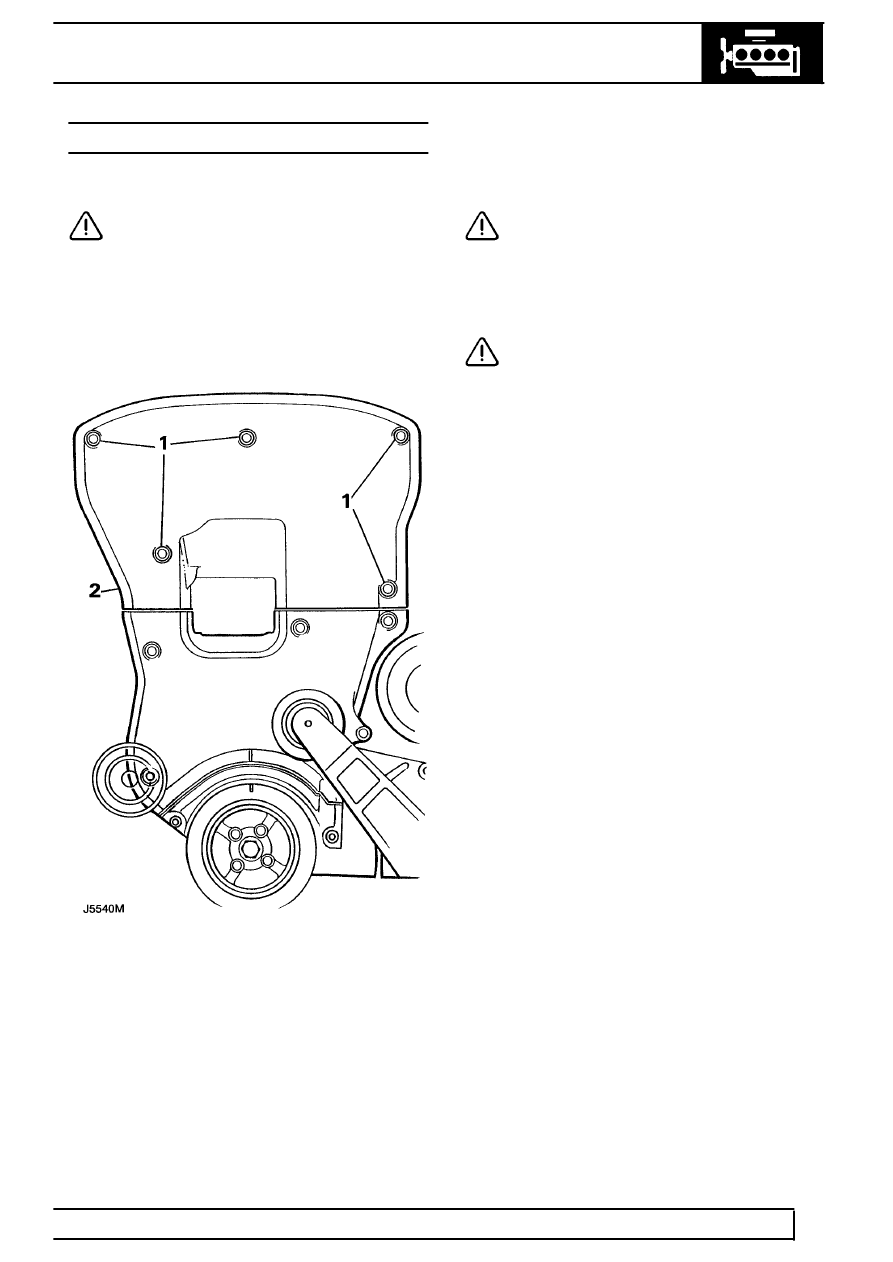

1. Remove 5 bolts securing timing belt upper cover
2. Remove upper cover.

3. Using a socket and extension bar on the

crankshaft pulley bolt, rotate engine to allow the
timing belt to be inspected.

CAUTION: Do not use camshaft gears or
retaining bolts to rotate engine.

4. Check timing belt condition, renew any belt that

shows signs of oil contamination, cracking,
fraying or splitting at base of teeth.

CAUTION: Cause of oil contamination, if
present, must be rectified.

5. Clean timing belt upper cover.
6. Position upper cover.
7. Fit upper cover securing bolts.
