86 - ELECTRICALMAIN PRINTED CIRCUIT
background image

ELECTRICAL

31

REPAIR

MAIN PRINTED CIRCUIT

Service repair no - 88.20.19

Remove

1. Remove instrument cowl.

See Instrument

cowl and illumination board

2. Remove circuit board.

See Circuit board

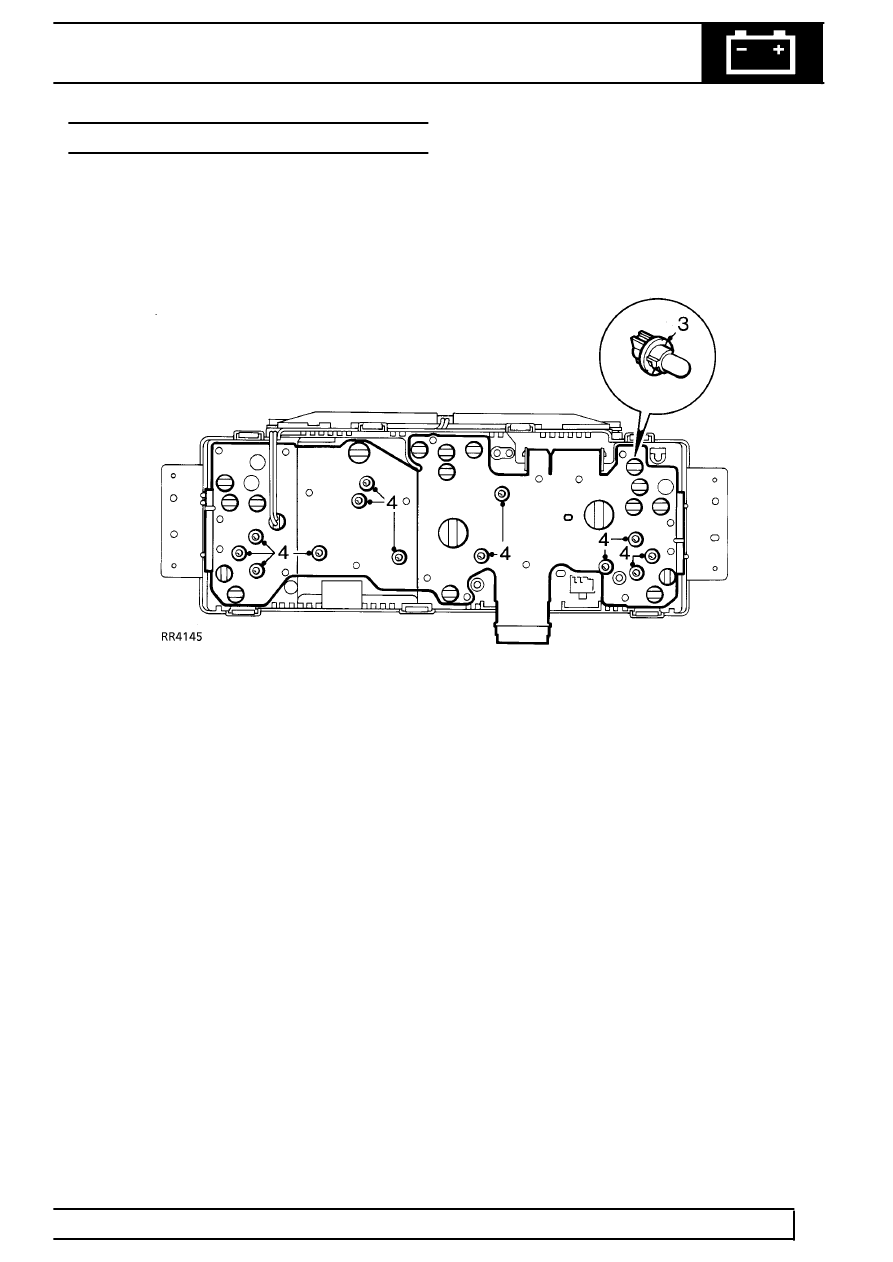

3. Remove illumination and warning lamp bulbs.
4. Remove 13 screws securing main printed circuit,

remove circuit.

Refit

5. Position main printed circuit to binnacle.
6. Ensure screw holes in instruments are aligned

with holes in binnacle, fit and tighten screws.

7. Reverse removal procedure. 1 and 2.
