FUSE BOX - ENGINE COMPARTMENT

86

ELECTRICAL

2

REPAIR

FUSE BOX - ENGINE COMPARTMENT

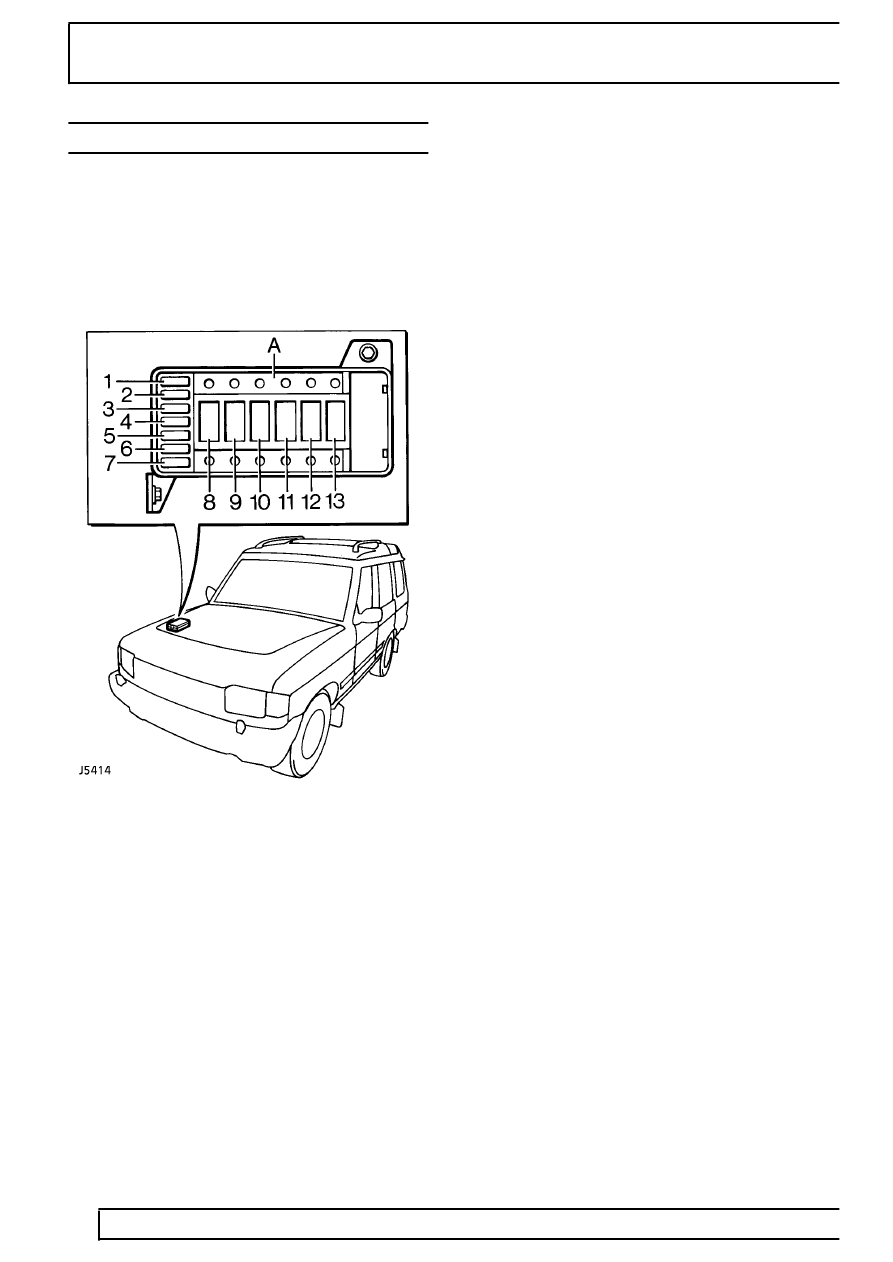

The fusebox is located on the right side of the engine compartment. The circuits protected and their locations are
shown on the inside of the fusebox cover. To change a main circuit fuse prise off protective cover A and remove
retaining screws.

Fuses

1. Heated rear window
2. Sidelights
3. Air conditioning
4. Hazard warning lights, horn
5. ABS valve
6. Fuel pump
7. Fuel injectors

A Main circuit fuses

8. ABS pump
9. Ignition circuits

10. Lighting
11. Window lift, central door locking, rear blower
12. Heater, air conditioning
13. Generator
