FOG LAMP - FRONT

86

ELECTRICAL

42

REPAIR

FOG LAMP - FRONT

Service repair no - 86.40.96

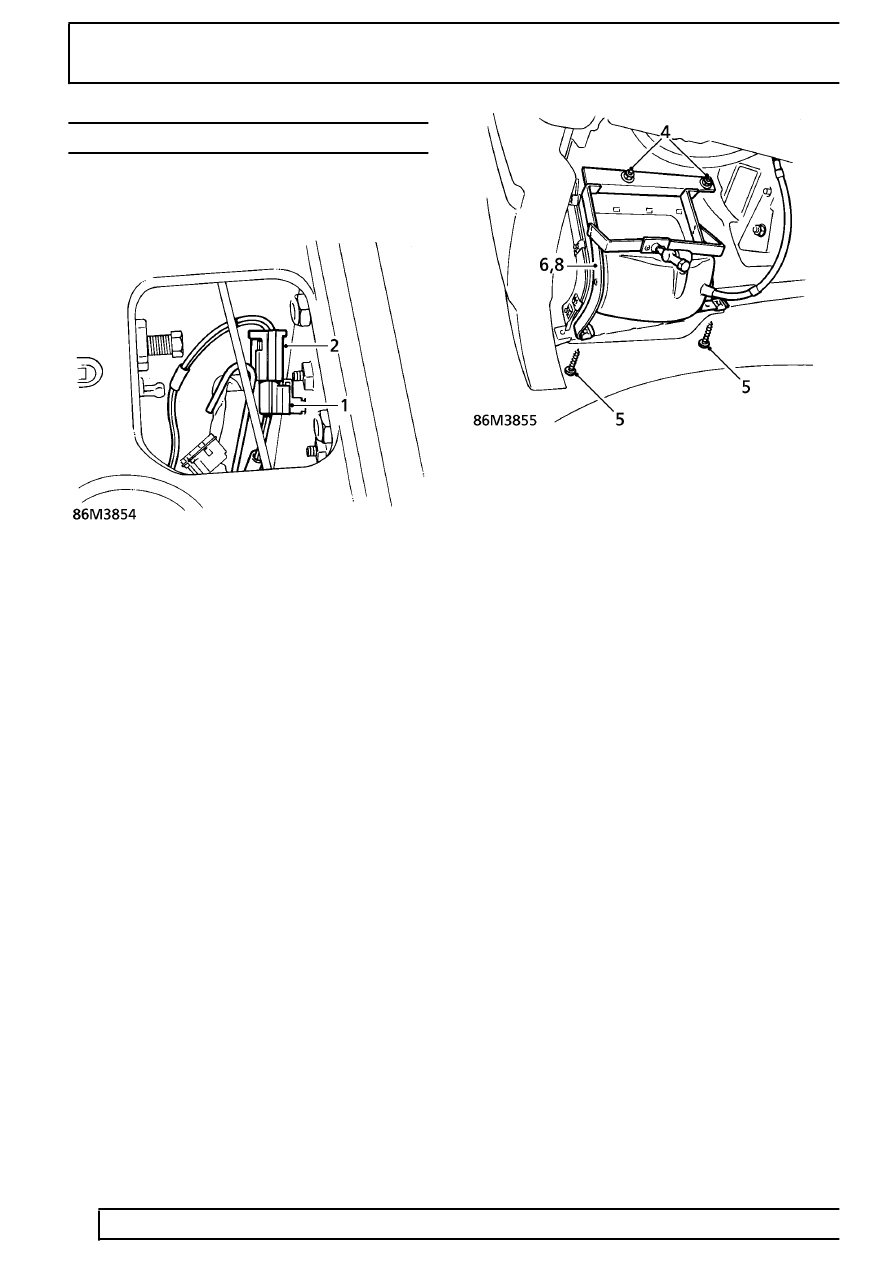

Remove

1. Locate and release lamp harness multiplug from

clip behind headlamp.

2. Disconnect multiplug.
3. Attach a draw string to harness.

4. Remove 2 nuts securing lamp bracket to bumper

studs.

5. Remove 2 screws securing lamp bracket to

spoiler.

6. Release lamp assembly and pull lamp harness

through front panel.

7. Detach draw string from harness.
8. Remove lamp/bracket assembly.
9. Remove 2 spire nuts from lamp bracket.

Refit

10. Reverse removal procedure.
