COMPRESSOR

AIR CONDITIONING

5

REPAIR

COMPRESSOR

Service repair no - 82.10.20

Remove

1. Disconnect battery negative lead.
2. Recover refrigerant from air conditioning system.

See Adjustment, Refrigerant Recovery
Recycling Recharging

3. Remove screws retaining centre panel to fan

cowl

4. Remove centre panel.

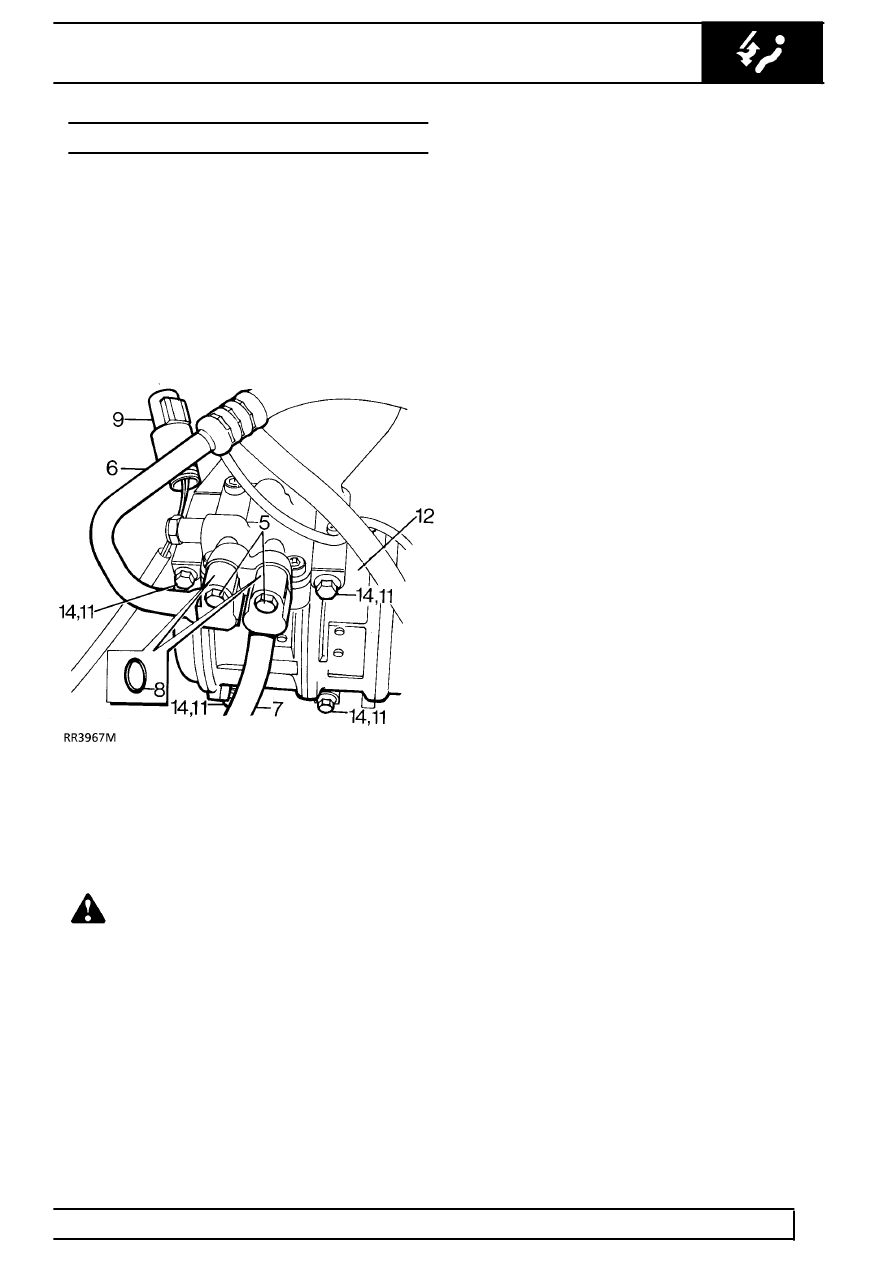

V8i engine illustrated

5. Remove 2 bolts securing hose flanges to

compressor.

WARNING: Wear eye and hand protection
when disconnecting components
containing refrigerant. Plug all exposed

connections immediately.

6. Disconnect high pressure hose from

compressor.

7. Disconnect low pressure hose from compressor.
8. Remove ’O’ ring from each flange.
9. Disconnect electrical lead from compressor

clutch.

10. Release drive belt from compressor pulley.

See

ENGINE, Repair, Drive Belt

11. Remove 4 bolts securing compressor to

mounting bracket.

12. Remove compressor from mounting bracket.

Refit

13. New compressor to be fitted: Drain oil from new

compressor outlet port. Drain and measure oil
from old compressor. Measure new oil equal to
amount drained from old compressor, add 30 ml
extra to this amount and refill new compressor
through outlet port.

14. Locate compressor in mounting bracket, fit bolts.

Tighten to

25 Nm.

15. Connect electrical lead to compressor clutch.
16. Fit new ’O’ rings to high and low pressure hose

flanges, lubricate with refrigerant oil.

17. Engage hose flanges, fit bolts. Tighten to

10

Nm.

18. Fit compressor drive belt.

See ENGINE, Repair,

Drive Belt

19. Fit centre panel to fan cowl.
20. Evacuate and recharge air conditioning system.

See Adjustment, Refrigerant Recovery
Recycling Recharging

21. Perform a leak test on disturbed joints.
22. Carry out a functional check.
