HEATER MATRIX

HEATING AND VENTILATION

7

REPAIR

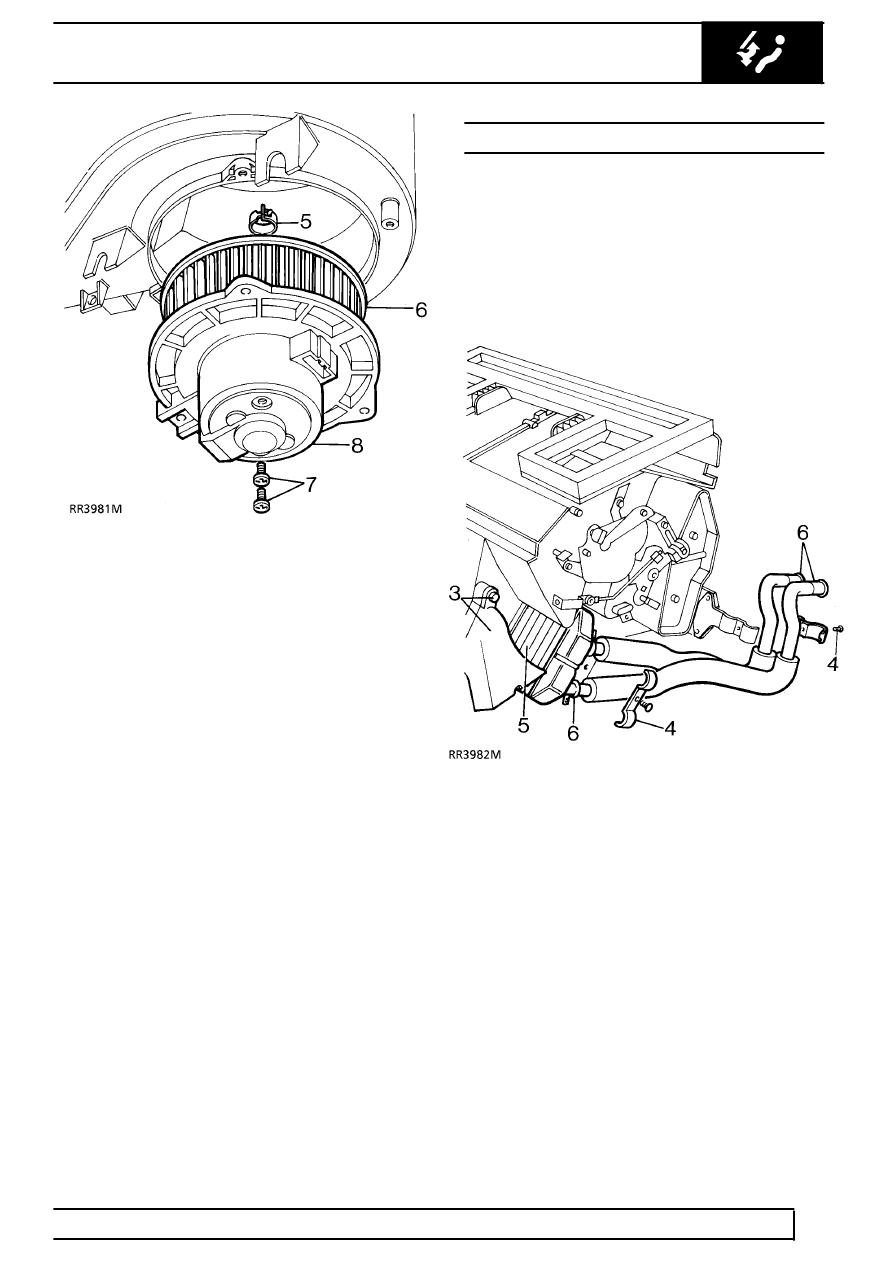

5. Remove fan retaining clip.
6. Remove fan.
7. Remove 2 screws securing motor to casing.
8. Remove blower motor.

Refit

9. Reverse removal procedure.

HEATER MATRIX

Service repair no - 80.20.29

Remove

1. Remove heater unit.

See AIR CONDITIONING,

Repair, Heater and Cooler Unit

2. Remove evaporator.

See AIR CONDITIONING,

Repair, Evaporator and Expansion Valve

3. Remove 2 screws and remove RH side footwell

outlet.

4. Remove heater pipe clips.
5. Slide heater matrix from casing.
6. Release 2 clips and remove 2 heater pipes from

matrix.

Refit

7. Reverse removal procedure.
