CONTROL CABLES

80

HEATING AND VENTILATION

2

REPAIR

8. Disconnect 4 multiplugs and position harness

aside.

NOTE:

Do not carry out further

dismantling if component is removed for
access only.

9. Fan speed switch: remove fan speed switch

slide and push out fan speed switch.

10. Pull out light bulb disconnect terminals and

remove fan speed light strip.

11. Unclip 3 heater control cables from control unit.
12. Microswitch: Unclip 3 micro switches.
13. Cut cable tie and release wiring harness from

control unit.

14. Remove heater control unit.

Refit

15. Reverse removal procedure. Check the

satisfactory function of the controls before fitting
louvre vent panel.

CONTROL CABLES

Service repair no - 80.10.06 - Air flow
Service repair no - 80.10.25 - Temperature control
RH
Service repair no - 80.10.26 - Temperature control
LH

Remove

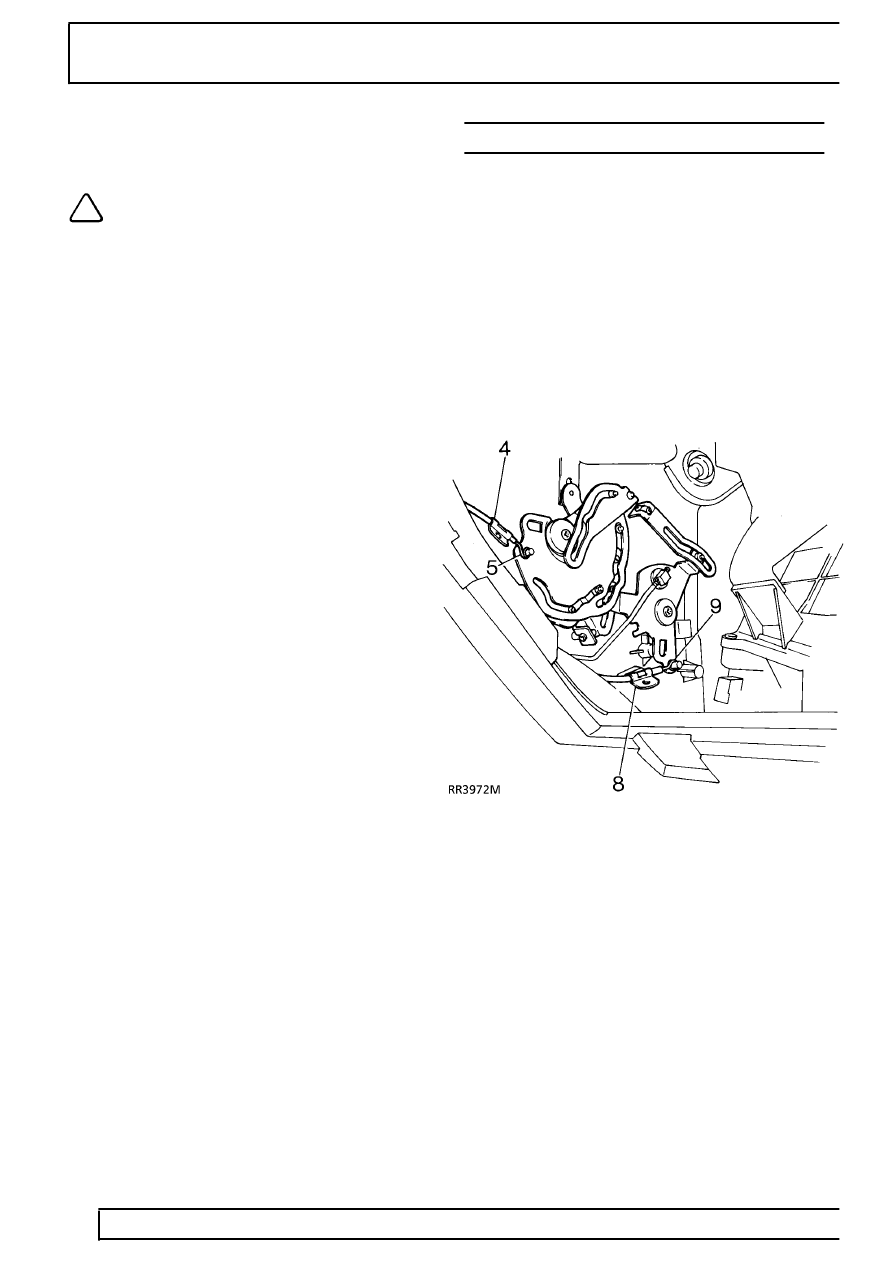

1. Release fascia centre louvre vent panel from its

fitted position to gain access to rear of panel.
See CHASSIS AND BODY, Repair, Dash
Panel Central Louvre Panel

2. Open glove box, manoeuvre side springs

through cut-outs and lower lid.
