SUNROOF GLASS FRONT AND REAR

CHASSIS AND BODY

37

REPAIR

SUNROOF GLASS FRONT AND REAR

Service repair no - 76.82.64

Remove

1. Open sunroof to tilt position.
2. Using a right angled screwdriver remove four

retaining screws and detach sunroof glass from
upper frame. Retain capnuts and washers.

Refit

3. Locate sunroof glass in upper frame complete

with capnuts and loosely fit retaining screws.

4. Close sunroof and move glass centrally in upper

frame.

5. Open to tilt position and tighten retaining screws.

CAUTION: Ensure washers under capnuts
do not twist or spread out when tightening
retaining screws.

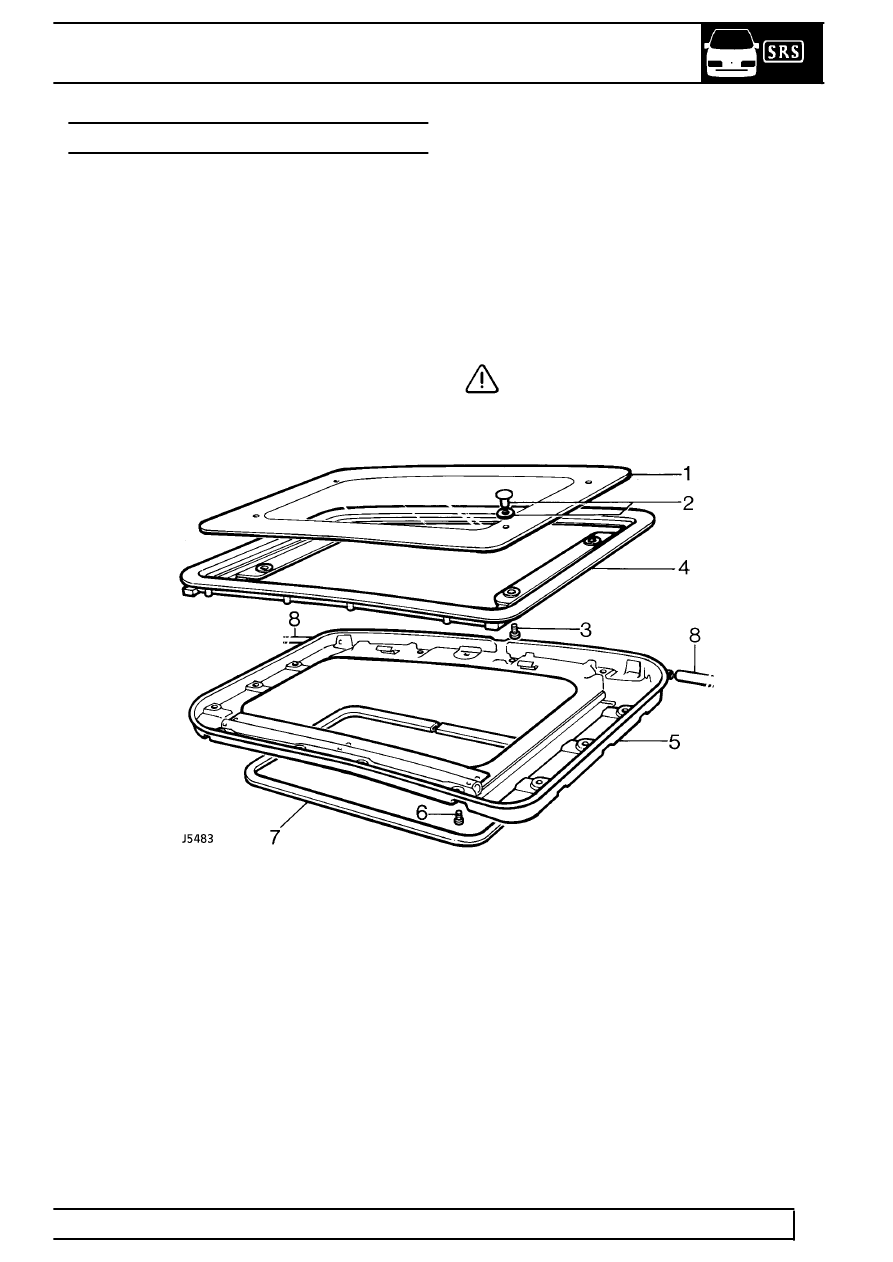

Sunroof components

1. Glass panel
2. Capnut and washer
3. Screw
4. Upper frame assembly

5. Clamping frame assembly
6. Screw
7. Edging trim
8. Drain tube
