SUNROOF ASSEMBLY - MANUAL, FRONT AND REAR

CHASSIS AND BODY

41

REPAIR

SUNROOF ASSEMBLY - MANUAL, FRONT AND
REAR

Service repair no - 76.83.01

Remove

1. Close sunroof.
2. Remove headlining.

See headlining.

3. Remove screws and manual regulator from

clamping frame.

See sunroof regulator

manual.

4. Disconnect drain tubes from each side of

clamping frame.

5. Remove 13 screws and clamping frame from

upper frame.

6. Remove upper frame assembly from roof

aperture.

Refit

7. Position upper frame assembly into roof

aperture.

8. Locate clamping frame and reconnect drain

tubes.

9. Loosely fit screws, centralise upper frame and

clamping frame assemblies and then tighten
screws.

10. Reverse removal procedure.

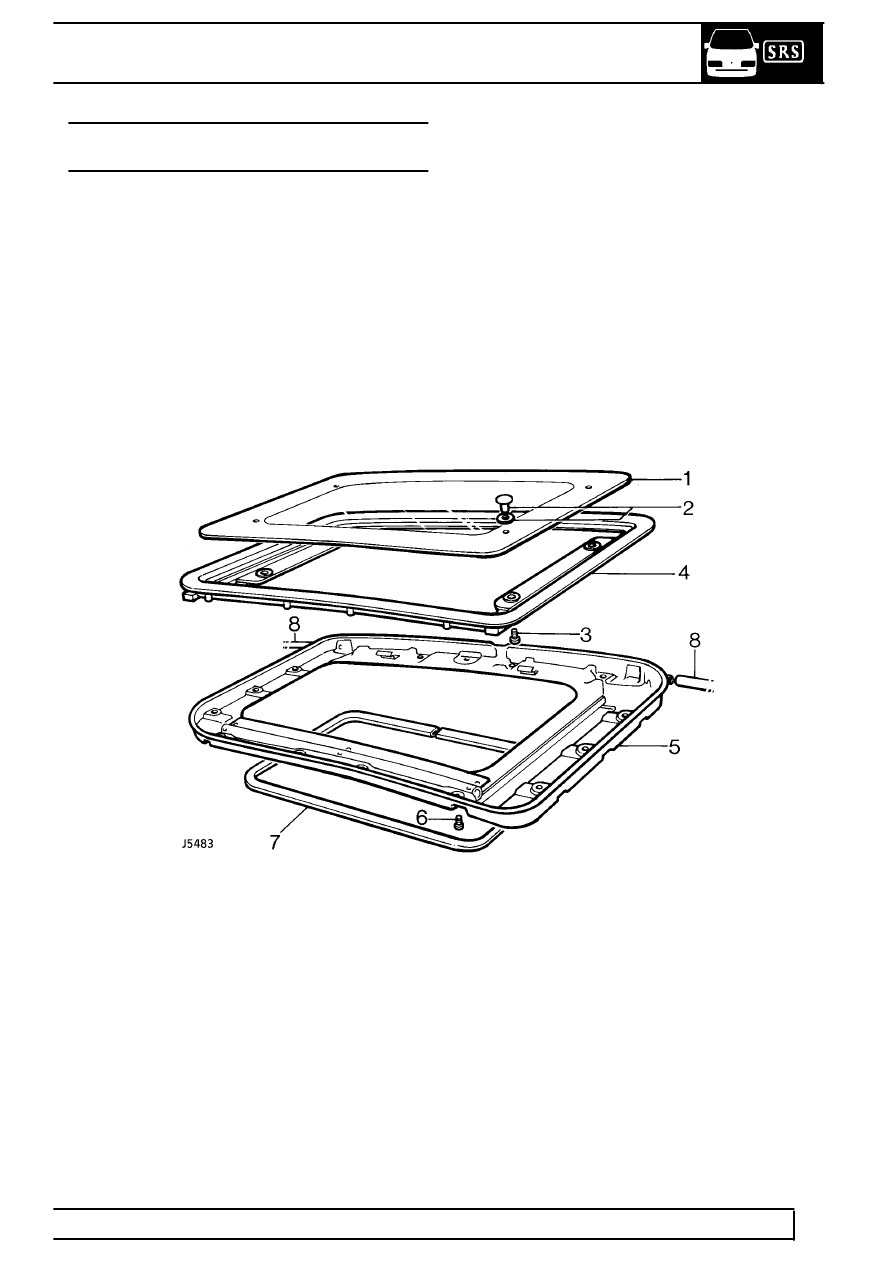

Sunroof components

1. Glass panel
2. Capnut and washer
3. Screw
4. Upper frame assembly

5. Clamping frame assembly
6. Screw
7. Edging trim
8. Drain tube
