DASH PANEL ASSEMBLY (page 2 of 2)

76

CHASSIS AND BODY

48

REPAIR

20. Note position of levers, disconnect heater control

cables from levers and outer cable from retaining
clips.

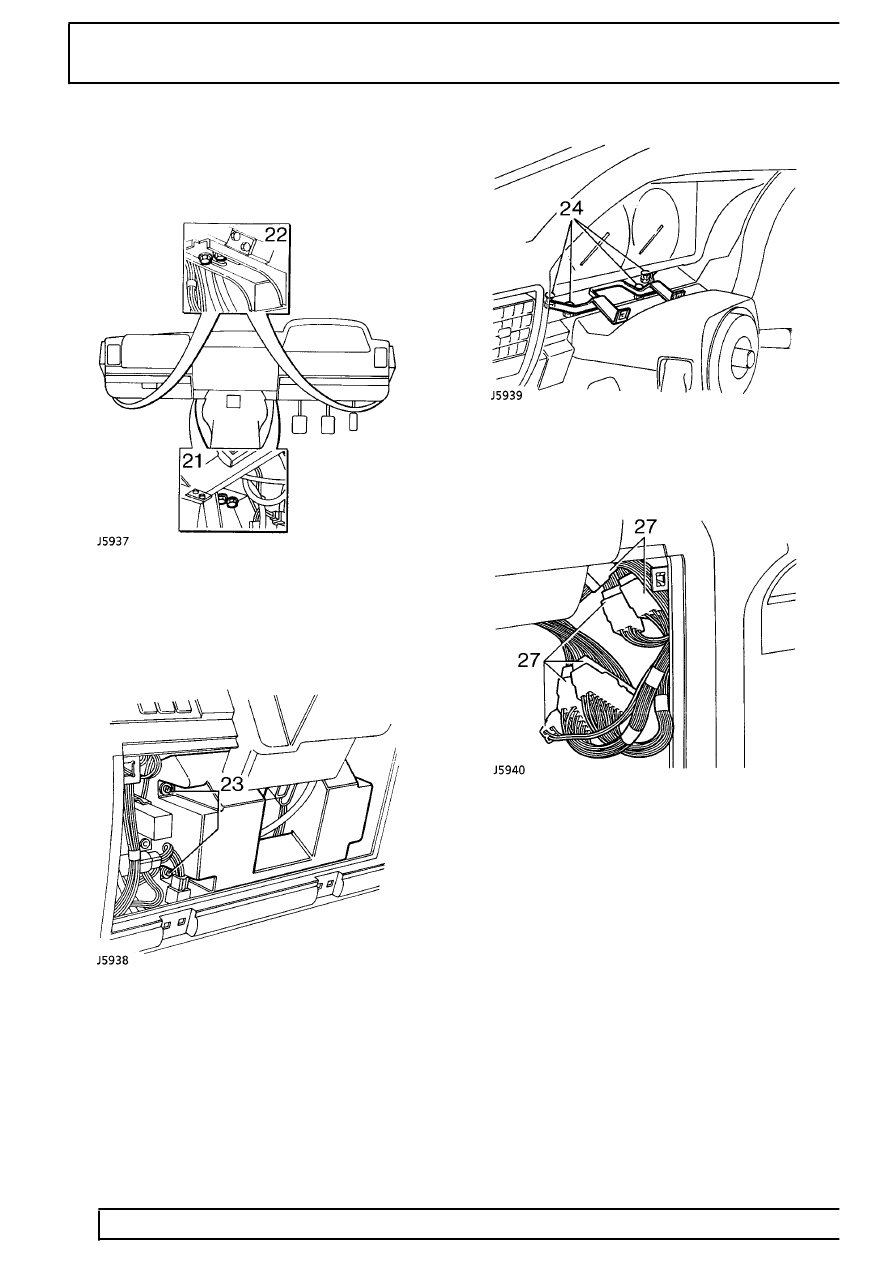

21. Remove 4 bolts securing dash panel to centre

lower mounting brackets.

22. Remove 4 bolts securing dash panel to side

lower mounting brackets.

23. Undo 4 screws and remove 2 driver’s knee

bolster pads from below steering column.

24. Remove 4 nuts securing instrument mounting

bracket to dash panel.

25. With assistance: Manoeuvre dash panel

partially rearward.

26. Driver’s side: Disconnect 6 multiplugs

connecting dash harness to main harness.

27. Disconnect 3 multiplugs connecting dash

harness to fusebox.

28. With assistance: Lift dash panel rearward to

clear fixings and remove from vehicle.
