COLUMN SWITCH ASSEMBLY (page 2 of 2)

75

SUPPLEMENTARY RESTRAINT SYSTEM

8

REPAIR

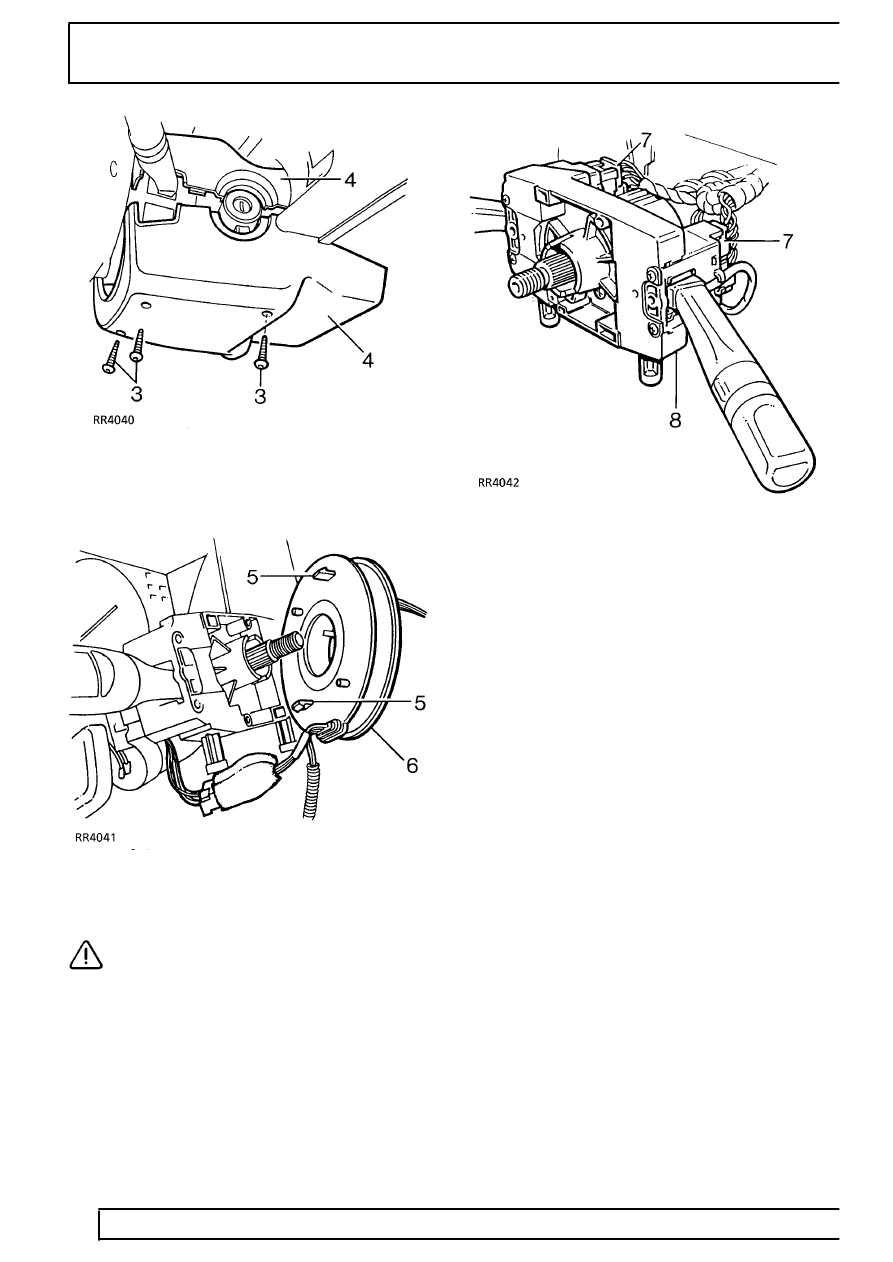

3. Remove 3 screws securing lower half of nacelle

to steering column.

4. Separate the halves of the nacelle and remove

from steering column.

5. Release 2 clips securing rotary coupler to

column switch assembly.

6. Release rotary coupler.

CAUTION: Do not allow rotary coupler to
hang on its harness.

7. Disconnect 4 connectors from column switch

assembly.

8. Remove column switch assembly from steering

column.

Refit

9. Reverse removal procedure.
