ANTI-ROLL[SWAY] BAR ASSEMBLY REAR

64

REAR SUSPENSION

4

REPAIR

ANTI-ROLL[SWAY] BAR ASSEMBLY REAR

Service repair no - 64.35.08.

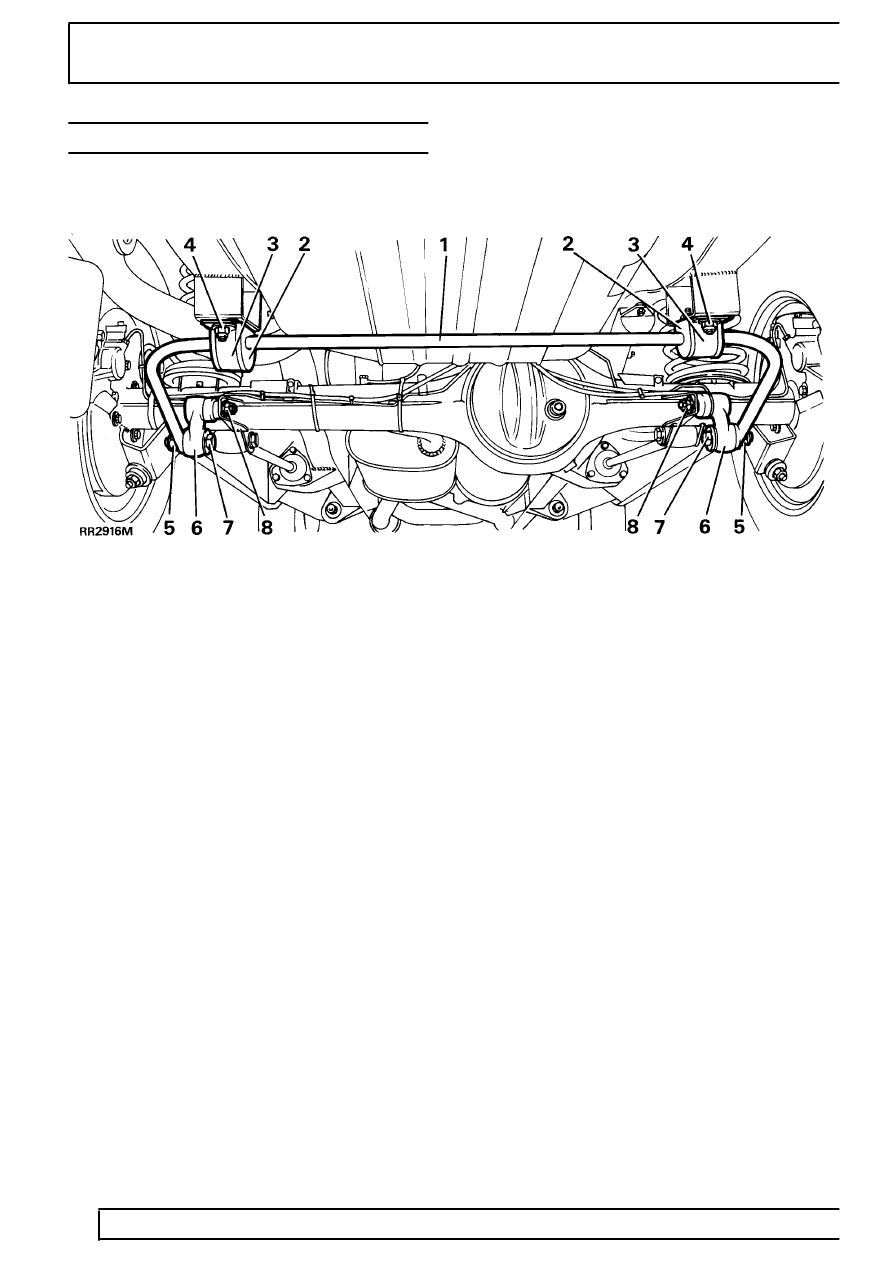

KEY

1. Anti-roll[sway] bar
2. Rubber bush
3. Strap
4. Nut, bolt, washer

5. Nut and washer
6. Ball joint link arm
7. Bolt and washer
8. Castellated nut and cotter pin

Remove

1. Note for reassembly, position of rubber bushes

on anti-roll bar.

2. Remove four nuts, bolts and washers securing

two bush straps.

3. Remove nuts, bolts, washers and rubber bushes

from the ball joint links and remove anti-roll bar.

Refit

4. Position rubber bushes on anti-roll bar. Fit joint

towards axle.

5. Fit anti-roll bar with two straps. Ensure ball joint

link arms point down as shown. Loosely fit, bolts,
washers and new nyloc nuts.

6. Fit bolt, washers and rubber bushes. Fit anti-roll

bar to ball joint links. Tighten to

68Nm.

7. Tighten nuts securing straps to

30Nm.
