REPLACING PUMP

ZF

21

REPAIR

REPLACING PUMP

Service repair no - 44.32.01

1. Remove gearbox and transfer box assembly.

See LT230T Transfer Gearbox

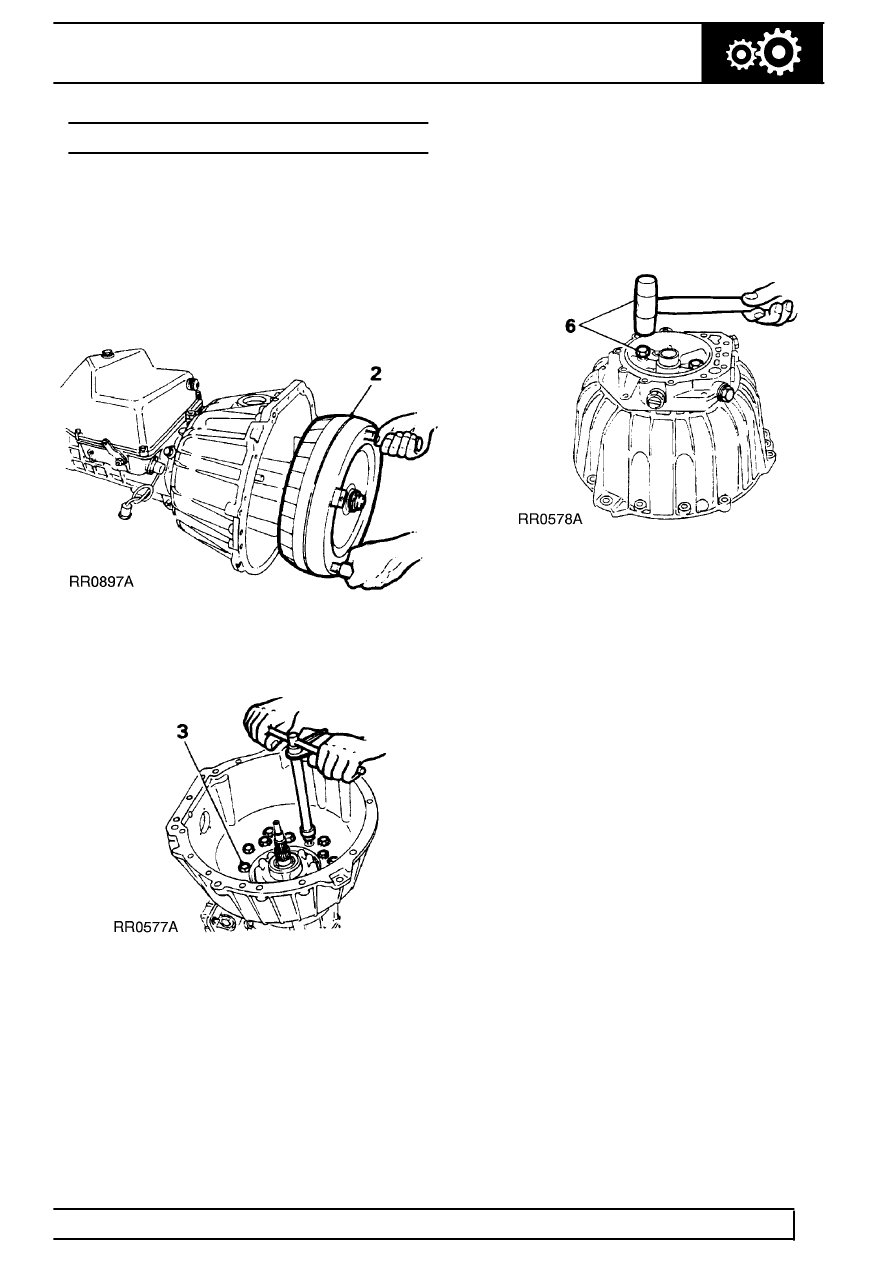

2. Place gearbox on bench. Remove torque

converter using torque converter handles
18G1501, taking care not to damage torque
converter/oil pump housing oil seal.

3. Remove twelve bolts (inner ring pattern).

4. Remove bell housing and pump assembly from

gearbox case, discard gasket.

5. Remove eight bolts on rear of pump.
6. Screw in two bolts,diagonally opposite each

other, tap lightly using a soft headed mallet to
free pump assembly from intermediate plate.

7. Fit new pump assembly, aligning dowel with hole

in intermediate plate, press pump housing home.

8. Secure pump housing to intermediate plate

using eight hexagonal bolts. Tighten to

10 Nm.

9. Place bell housing and intermediate plate

assembly on bench, front face up. Using oil
pump rotation sleeve LST111, check that pump
gears rotate freely.

10. Before replacing intermediate plate/bell housing

assembly check that thrust washer and axial
cage are seated on A clutch housing.

11. Place new gasket and disc washer onto bell

housing and intermediate plate assembly using
a Petroleum Jelly.

12. Fit bell housing and intermediate plate assembly,

tighten twelve bolts to

46 Nm.
