MANIFOLD AND EXHAUST SYSTEM - Tdi

MANIFOLD AND EXHAUST SYSTEM

3

REPAIR

MANIFOLD AND EXHAUST SYSTEM - Tdi

Remove

1. Raise vehicle on a ramp [hoist].
2. Remove anti-roll[sway] bar bolts to chassis and

allow to swing down clear of axle.

See REAR

SUSPENSION, Repair, Anti-roll [sway] Bar
Assembly Rear

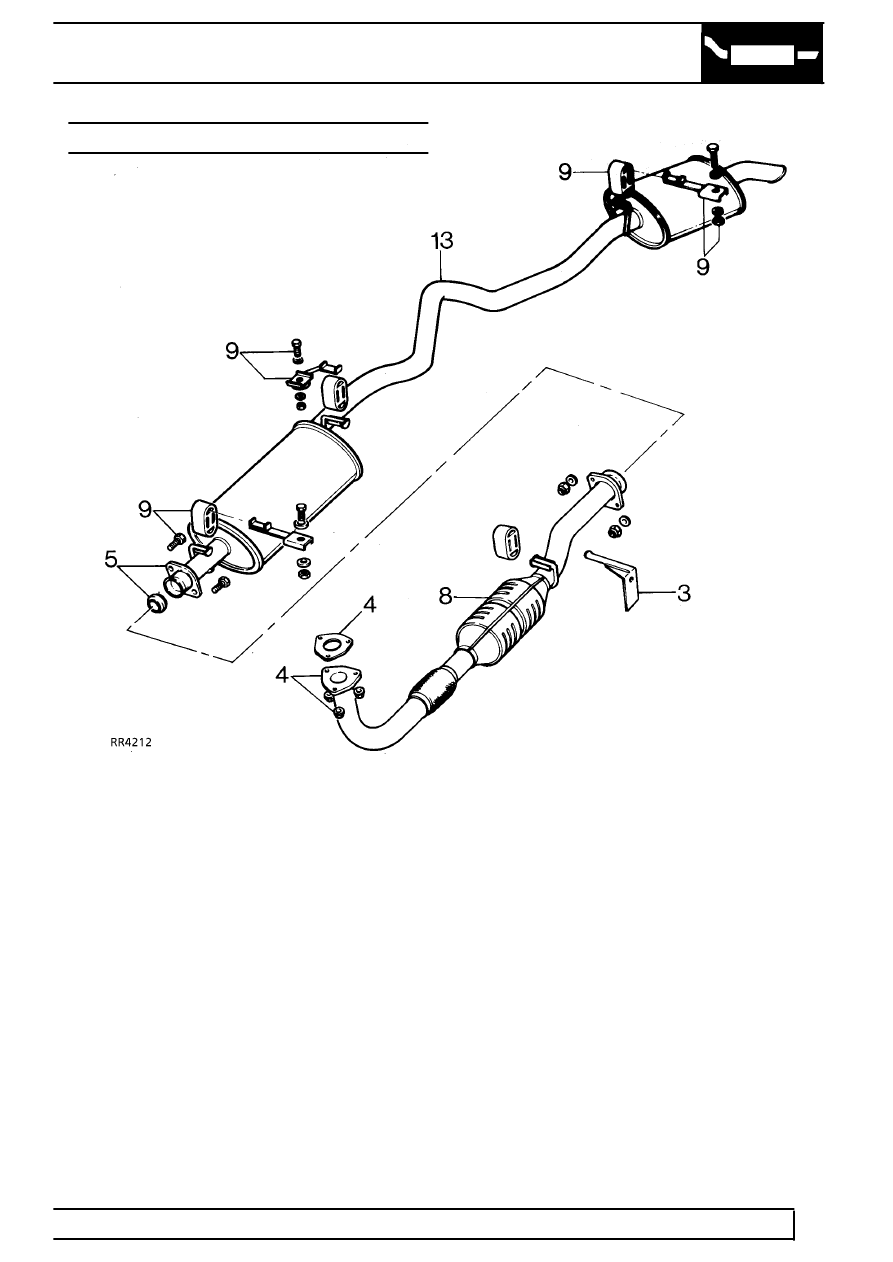

3. Remove exhaust support bracket behind

catalyst.

4. Disconnect exhaust at manifold.
5. Disconnect flange between rear and front

exhaust.

6. Fit axle stands in suitable place on chassis.
7. Allow hoist to lower until front suspension is fully

extended.

8. Manoeuvre front exhaust section fron

underneath vehicle.

9. Remove bolts securing three hanger brackets to

chassis. Lower rear exhaust assembly onto rear
axle. Detach rubbers from hanging brackets.

10. Place extended axle stands underneath chassis

in front of chassis mounted rear towing brackets.

11. Lower hoist until vehicle weight is supported

securely on stands.

12. Lower hoist until rear suspension is almost fully

extended.

13. Move rear exhaust to a diagonal position, centre

silencer to right of vehicle.

14. Facing rear of vehicle, twist assembly

anti-clockwise clear of rear axle.

15. Remove rear exhaust assembly from vehicle.

Refit

16. Position rear exhaust assembly over rear axle in

a diagonal position, as for removing.

17. Twist assembly clockwise until it is in mounting

position.

18. Reverse removal procedure instructions 1 to 15

using a new manifold gasket and applying
exhaust sealer to system joints.

19. Examine system for leaks, ensuring that system

does not foul under body components. Rectify if
necessary.
