RADIATOR

26

COOLING SYSTEM

4

REPAIR

RADIATOR

Service repair no - 26.40.01

Remove

1. Drain cooling system.

See Adjustment,

Coolant

2. Remove viscous coupling and fan assembly.

See Viscous Coupling, Fan Blades, Pulley
and Fan Cowl

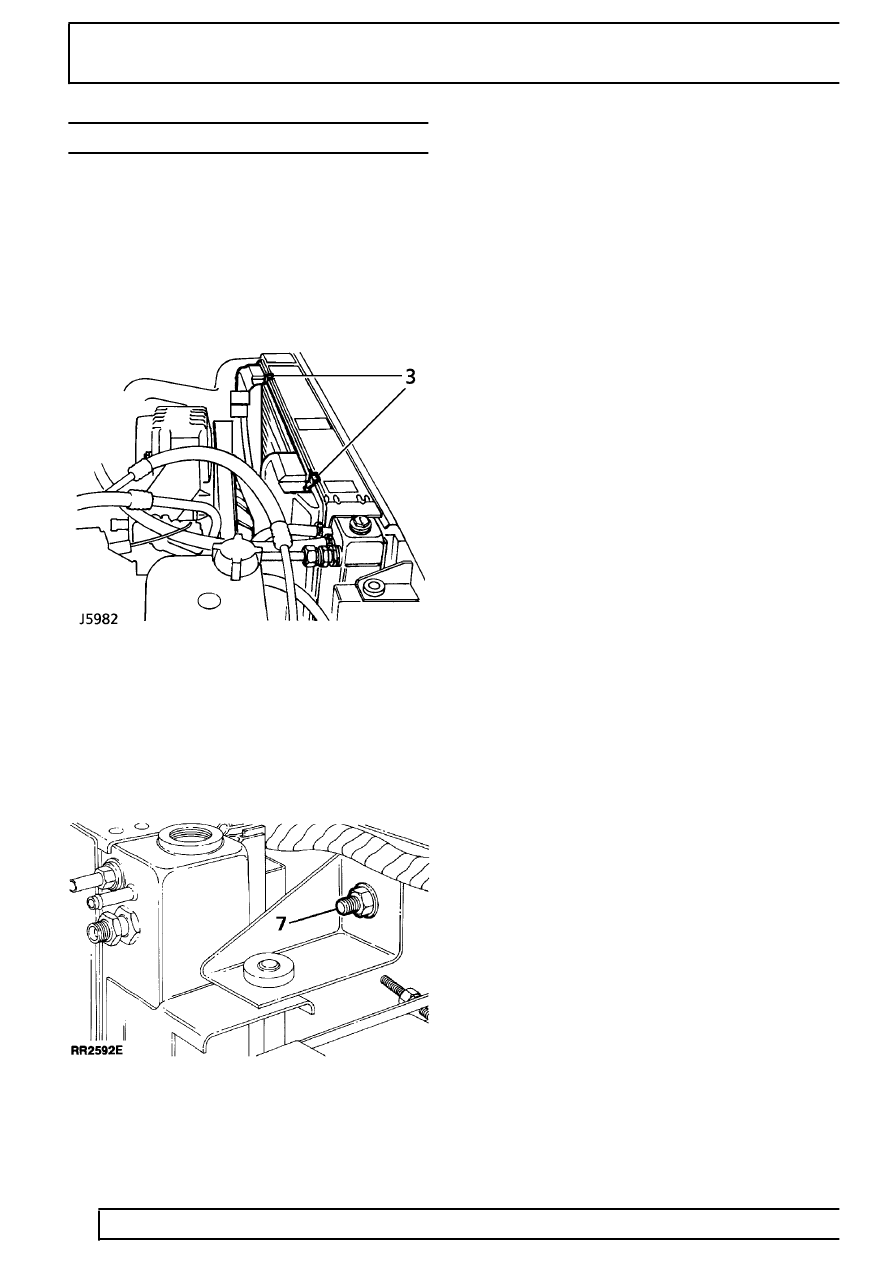

3. Release 2 clips and remove fan cowl.
4. Disconnect radiator top hoses.
5. Disconnect four transmission and engine oil

cooler connections to radiator end tanks. Note oil
spillage will occur when connections are
loosened. Blank off exposed oil connections.

6. Disconnect transmission oil temperature sensor.

7. Remove radiator securing brackets from each

side.

8. Remove radiator unit by lifting from its location.

Check condition of rubber mounting pads.

Refit

9. Reverse removal procedure.

10. Clean unions and apply sealant.
11. Lubricate new ’O’ rings before fitting.
12. Check radiator sealing strips are securely

located.

13. Transfer oil cooler adaptors if fitting new radiator.
14. Ensure that oil cooler connections are tightened

to

30 Nm. before fitting fan blades and cowl.

15. Clean coolant/oil spillage from vehicle.
16. Check all connections for coolant/oil leaks.
