RADIATOR

26

COOLING SYSTEM

2

REPAIR

RADIATOR

Service repair no - 26.40.01

Remove

1. Disconnect battery negative lead.

WARNING: Do not carry out the next
instruction until the coolant is cool to
avoid personal injury from scalding.

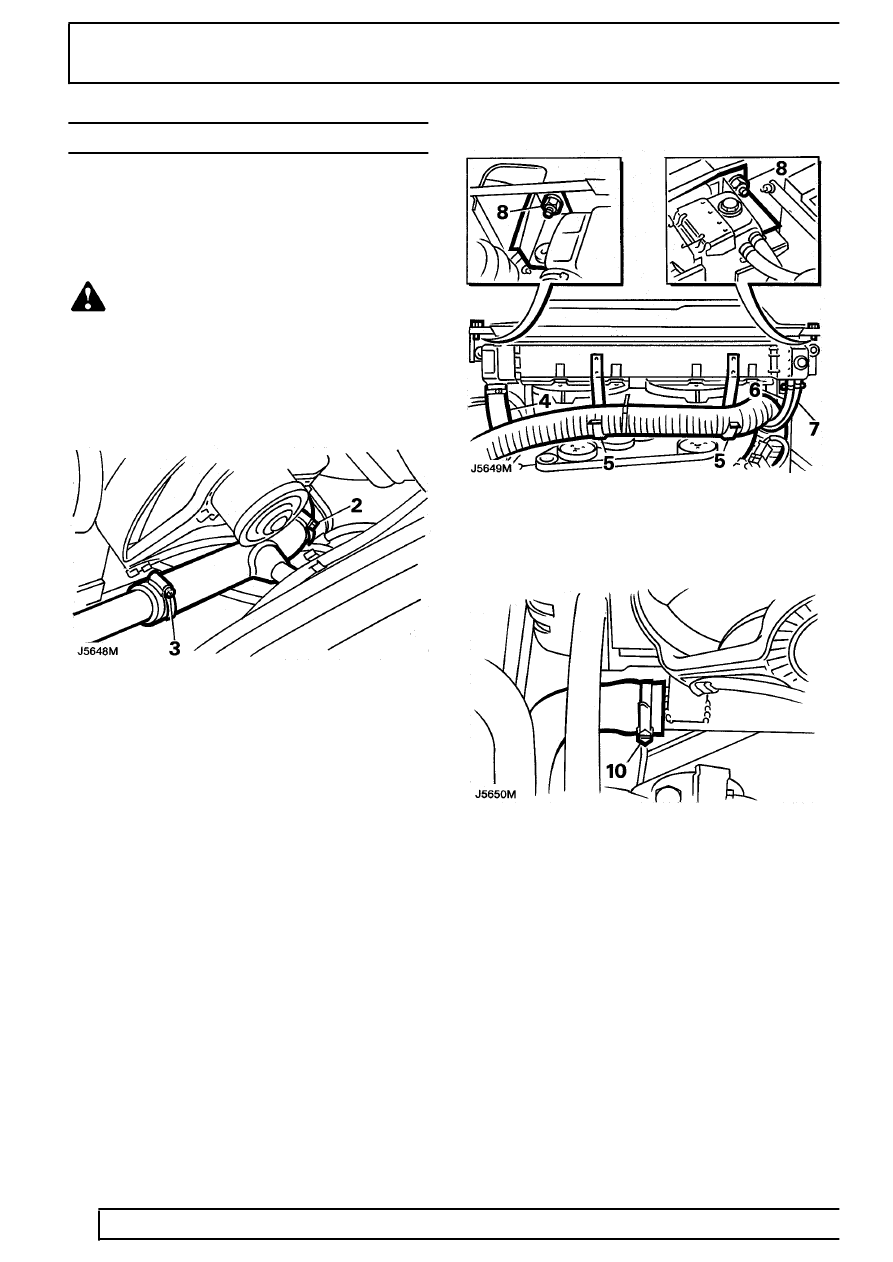

2. Slacken clip and release bottom hose from

radiator, allow coolant to drain into a suitable
container

3. Slacken clip and release bottom hose from

radiator rail.

4. Slacken clip and release top hose from radiator.
5. Release air cleaner to throttle housing hose from

securing brackets.

6. Slacken clip and release bypass hose from

radiator.

7. Slacken clip and release top expansion hose

from radiator.

8. Remove 2 bolts securing radiator side support

brackets.

9. Collect L.H. support bracket and position R.H.

support bracket aside.

10. Slacken clip and release heater hose from

radiator rail.

11. Disconnect 2 multiplugs from cooling fan

assemblies.
