FUEL SYSTEM LAYOUT EDC (19 - FUEL SYSTEM - Tdi)

19

FUEL SYSTEM

8

DESCRIPTION AND OPERATION

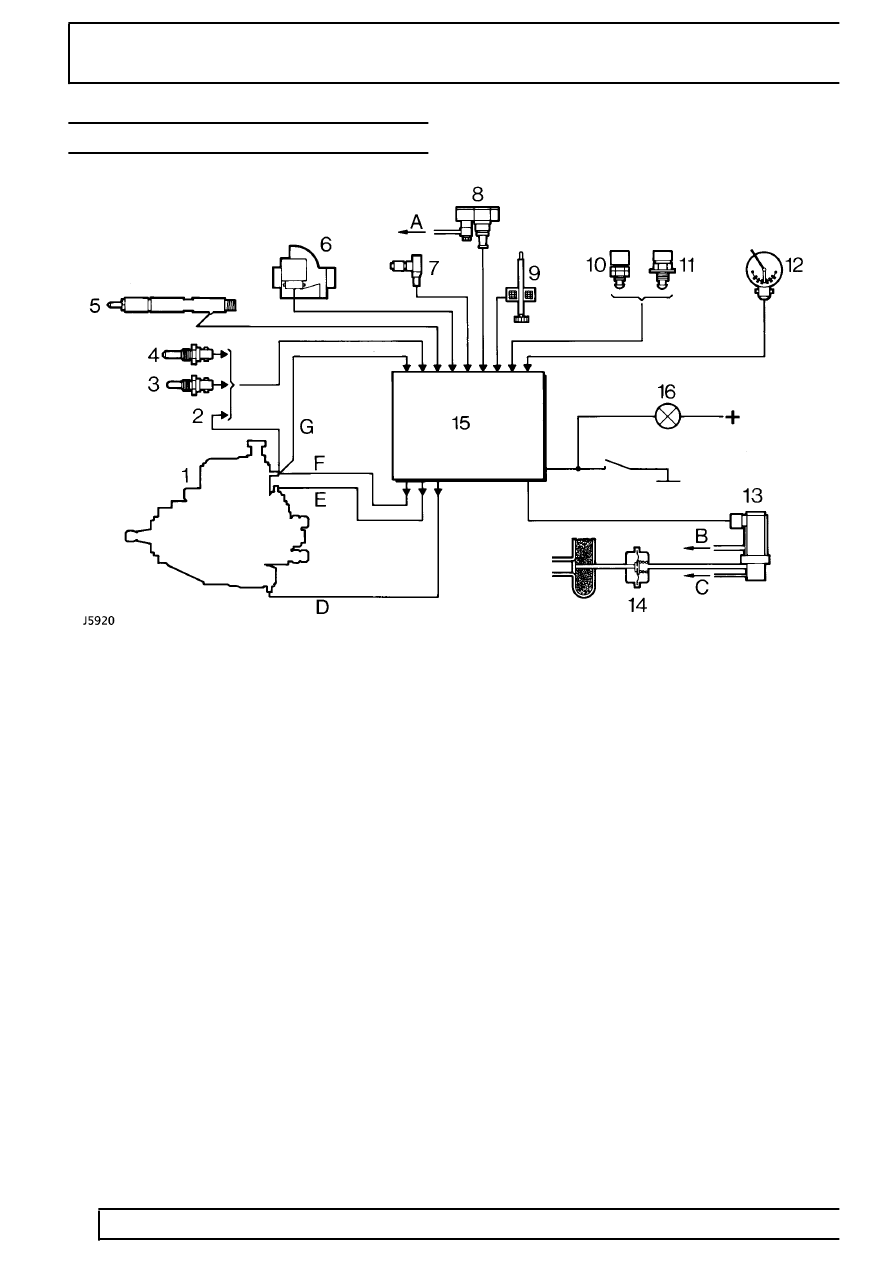

FUEL SYSTEM LAYOUT EDC

1. Fuel injection pump
2. Fuel temperature sensor
3. Air temperature sensor
4. Water temperature sensor
5. No. 4 injector sensor
6. Air flow sensor
7. Engine speed sensor
8. Boost pressure sensor
9. Vehicle speed sensor

10. Clutch switch
11. Brake switch
12. Throttle position sensor
13. Electro-pneumatic modulator
14. Exhaust gas recirculation (EGR) valve
15. Engine control module (ECM)
16. Diagnostic indicator

A. To turbo
B. To air box.

C. To ’T’ piece on brake servo hose position
D. Solenoid operated valve energization timing device.

E. Fuel cut off

F. Actuator current

G. Control collar
