IGNITION COILS

19

FUEL SYSTEM

8

REPAIR

IGNITION COILS

Service repair no - 18.20.45 - Set
Service repair no - 18.20.43 - Each
Service repair no - 18.20.44 - Extra - Each

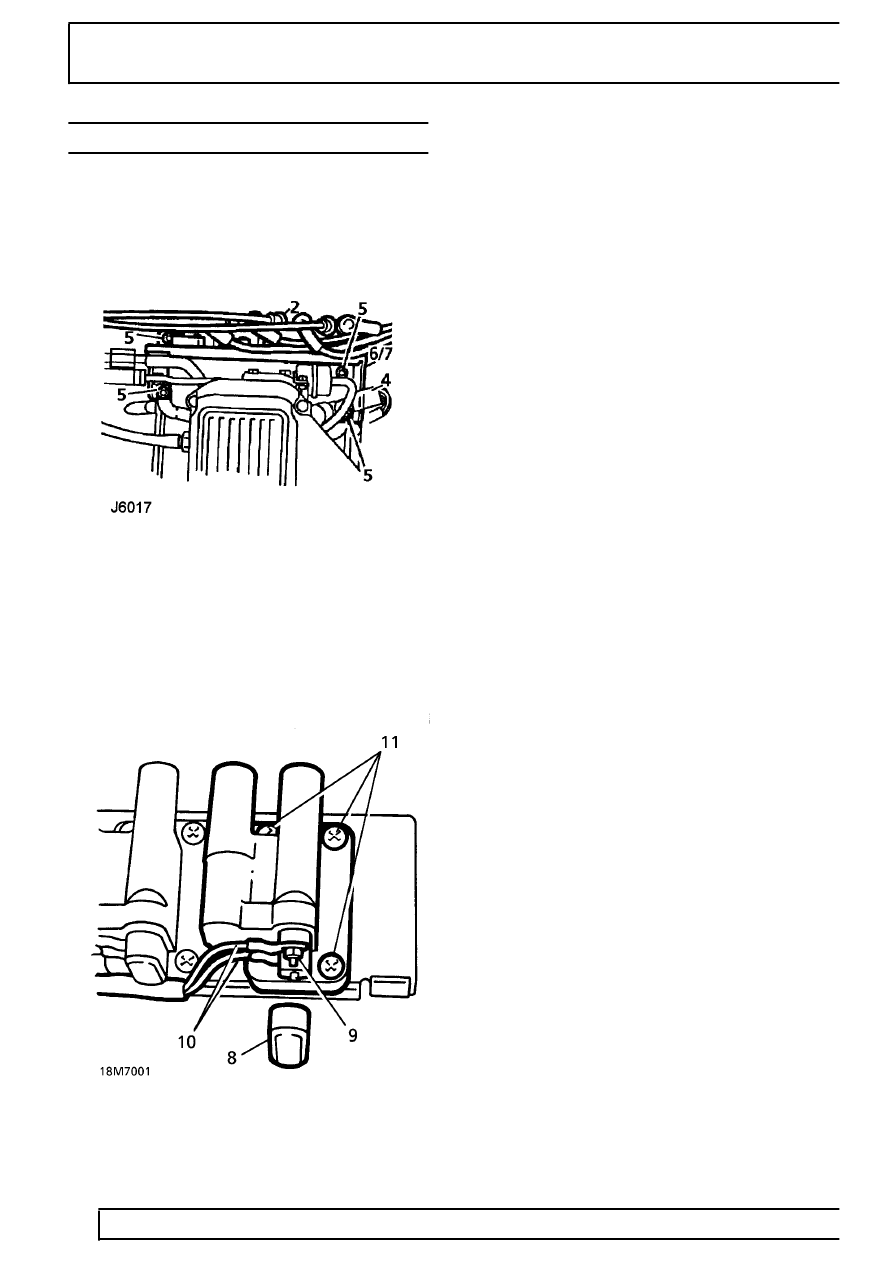

Remove

1. Disconnect battery negative lead.

2. Disconnect H.T. leads from ignition coils. Note

positions of leads.

3. Place H.T. leads aside.
4. Disconnect ignition coil multiplug.
5. Remove 4 nuts securing coil bracket.
6. Release ignition coil bracket from inlet manifold

studs.

7. Manoeuvre coil/bracket assembly from behind

plenum chamber and remove.

8. Remove terminal cover. Note lead positions.
9. Remove 2 nuts securing leads to coil terminals.

10. Remove leads from terminals.
11. Remove 3 Torx screws securing ignition coil to

bracket and remove coil.

Refit

12. Fit ignition coil to bracket. Secure with screws.
13. Connect leads to terminals. Secure with nuts.
14. Fit terminal cover.
15. Position ignition coil bracket on inlet manifold

studs.

16. Secure fuel rail and ignition coil bracket with

nuts. Tighten to

8 Nm.

17. Connect multiplug.
18. Connect H.T. leads to respective coil towers.
19. Reconnect battery negative lead.
