IDLE AIR CONTROL (IAC)

19

FUEL SYSTEM

12

REPAIR

Refit

15. Ensure locations on fuel pressure regulator and

fuel rail are clean.

16. Fit new spacer ring and ’O’ ring to fuel pressure

regulator. Lubricate ’O’ ring with silicone grease.

17. Fit pressure regulator assembly to fuel rail.
18. Secure regulator connecting pipe in clip.
19. Secure with bolts. Tighten to

10 Nm.

20. Align ignition coil bracket to inlet manifold studs.
21. Secure ignition coil bracket and fuel rail to inlet

manifold with nuts. Tighten to

8 Nm.

22. Remove plugs.
23. Connect return pipe to regulator connecting pipe.

Secure with clip.

24. Connect vacuum hose to fuel pressure regulator.
25. Remove cloth.
26. Reconnect battery negative lead.
27. Start engine. Check for leaks around fuel

pressure regulator, fuel feed and fuel return
unions.

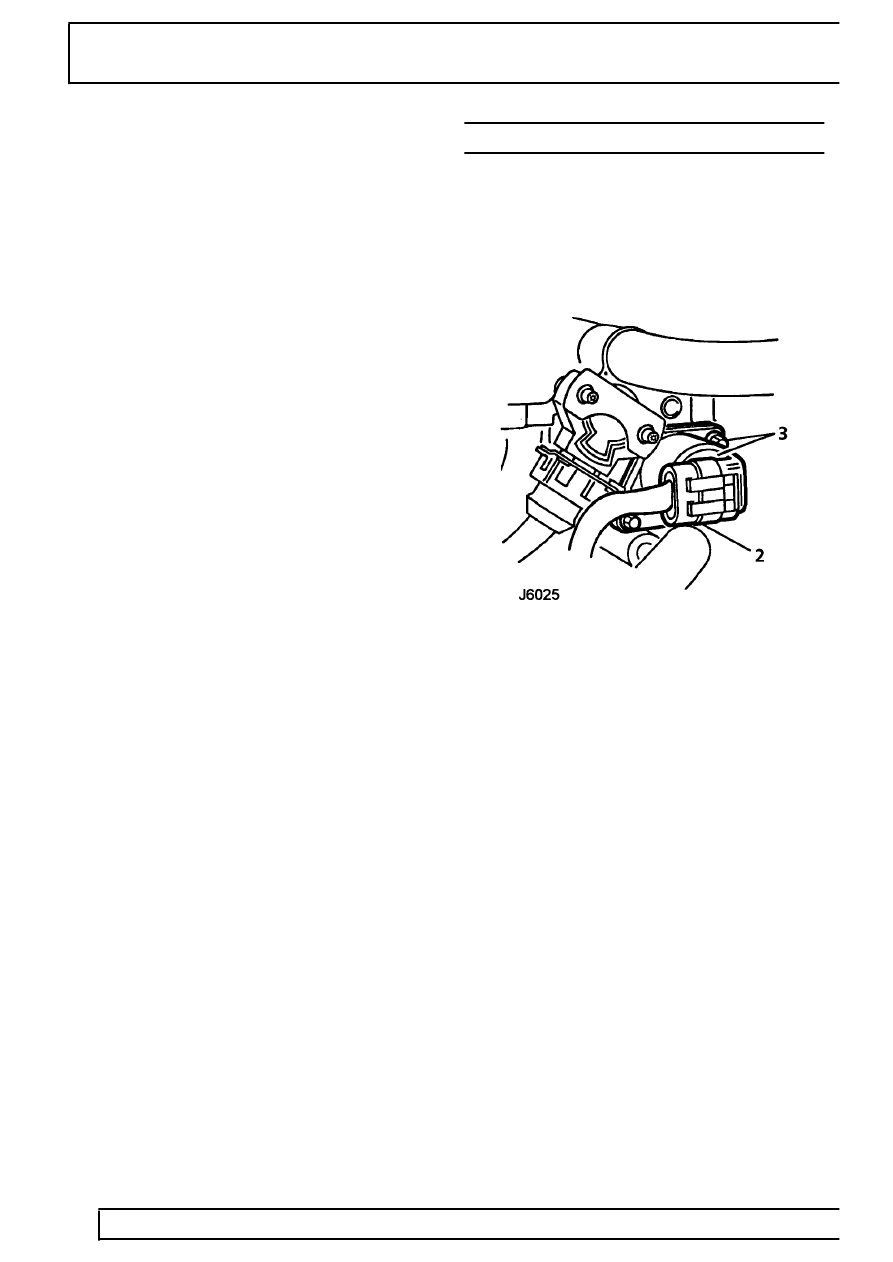

IDLE AIR CONTROL (IAC)

Service repair no - 19.22.54

Remove

1. Disconnect battery negative lead.

2. Disconnect IAC multiplug.
3. Remove 2 bolts securing IAC to plenum.
4. Remove IAC.
5. Remove gasket and discard.

Refit

6. Ensure all mating faces are clean.
7. Using a new gasket, fit IAC to plenum. Secure

with bolts. Tighten to

2.3 Nm.

8. Connect multiplug.
9. Reconnect battery negative lead.
