FUEL TANK - ADVANCED EVAPS (page 4 of 4)

SFI

23

REPAIR

ADD: 09/95

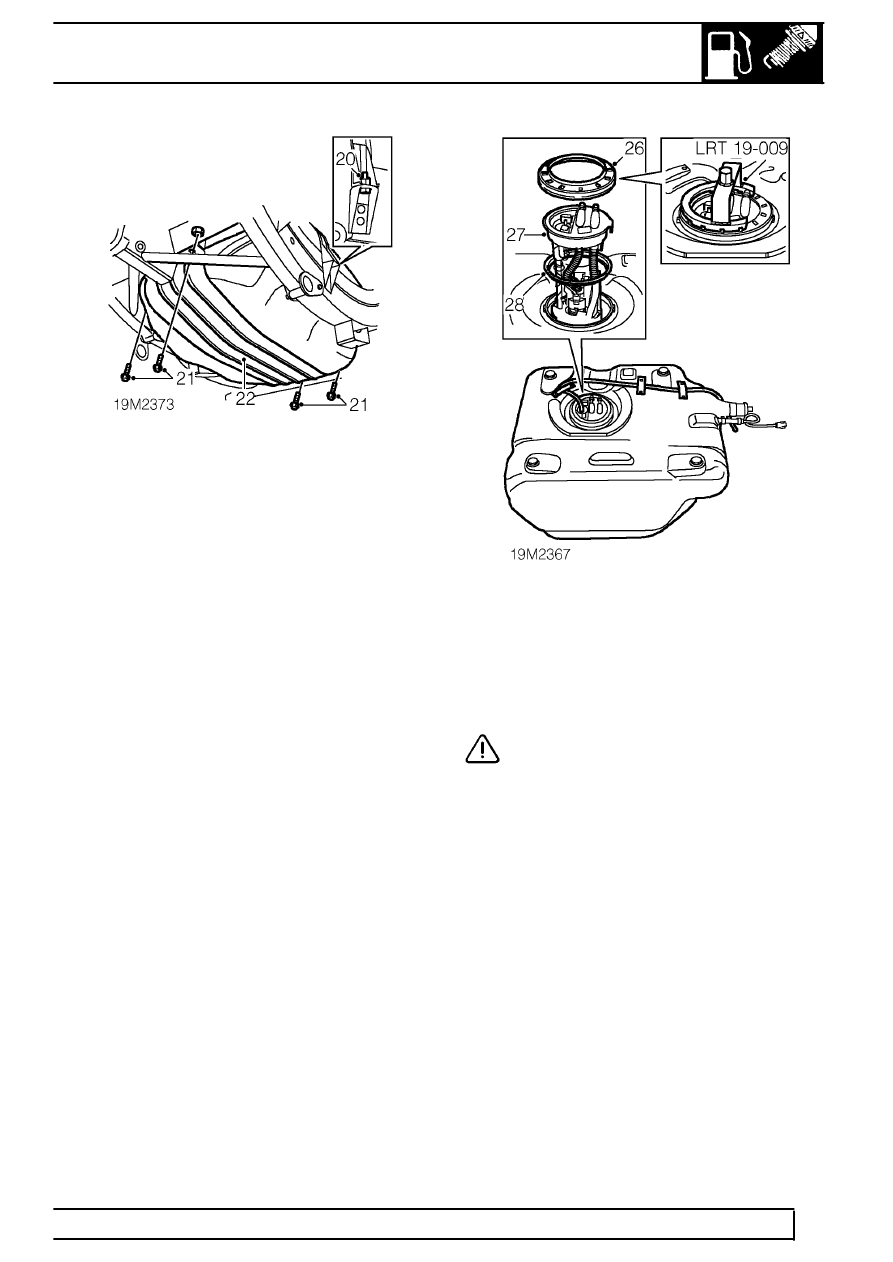

20. Remove nut and bolt securing RH side of upper

fuel tank strap to chassis.

21. Remove 4 nuts and bolts securing fuel tank

cradle.

22. Remove fuel tank cradle.
23. With assistance, tilt right hand side of tank

upwards and manoeuvre through chassis to
remove.
Do not carry out further dismantling if
component is removed for access only.

24. Release vent hose from tank pressure sensor.
25. Remove vent hose from 3 fuel tank clips.

26. Using service tool LRT-19-009 loosen and

remove the metal locking ring.

27. Prise the pump from the tank opening using a

blunt instrument under the edge of the lip of the
pump flange.

CAUTION: Do not lift the pump from the
tank using the feed and return stubs.

28. Remove and discard seal.
