FUEL FILLER NECK - ADVANCED EVAPS (page 2 of 2)

SFI

27

REPAIR

ADD: 09/95

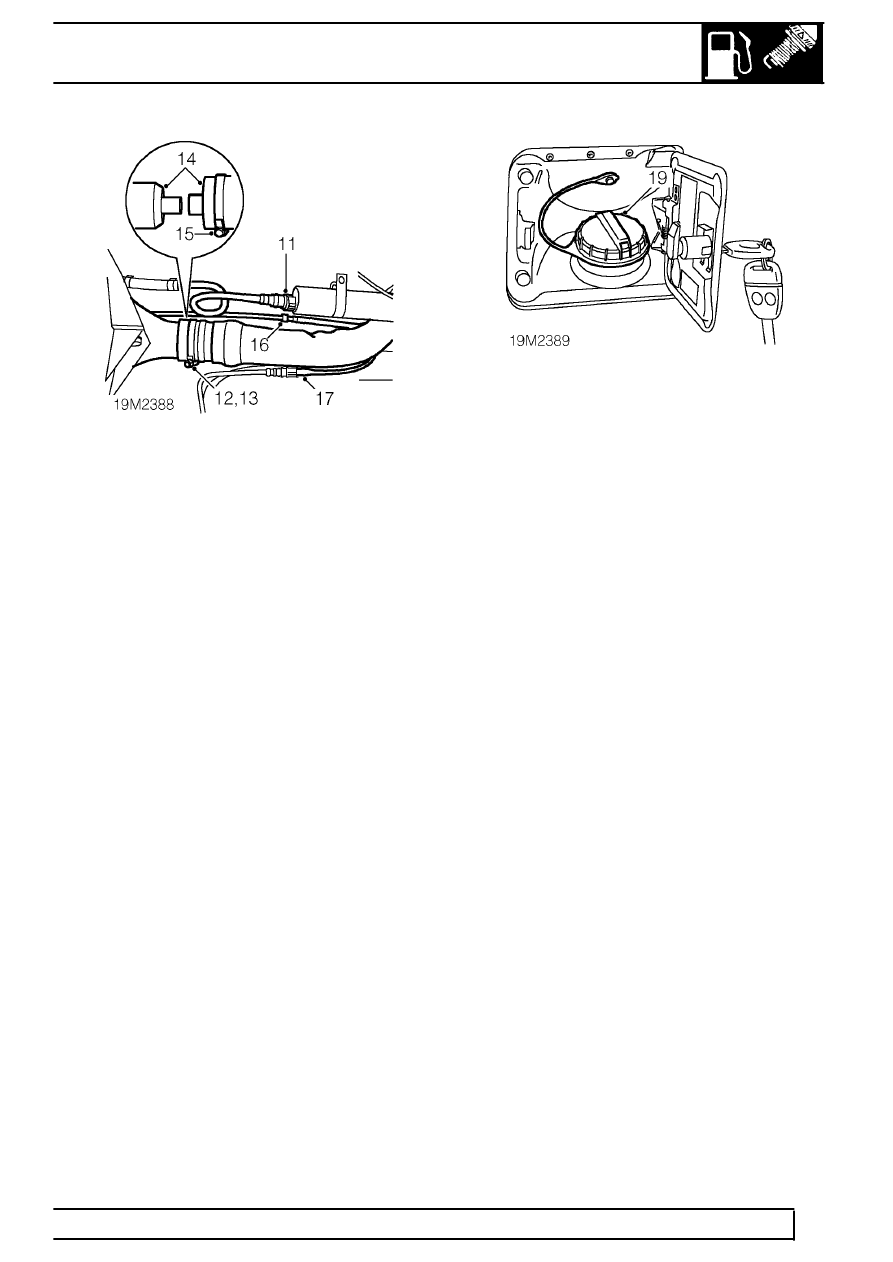

11. Disconnect vent line quickfit connector from

liquid/vapour separator.

12. Remove torque screw cap from hose to tank

filler neck clip.

13. Loosen clip screw securing hose to tank filler

neck.

14. Release hose from filler neck and internal filler

neck breather hose from fuel tank.

15. Remove and discard fuel filler neck clip.
16. Disconnect the pressure sensor breather pipe

connection.

17. Disconnect the vent line hose connection.

18. Fit ignition key to fuel filler flap lock and open

flap.

19. Release fuel filler cap from filler neck.
20. Remove filler neck assembly from vehicle.

Do not carry out further dismantling if
component is removed for access only.

21. Remove torque screw cap from hose to filler

neck clip.

22. Loosen clip screw securing hose to filler neck.
23. Remove hose from filler neck.
24. Remove and discard fuel filler hose clip.
25. Remove vent line from filler neck.
