CRANKSHAFT POSITION SENSOR (CKP SENSOR)

19

FUEL SYSTEM

2

REPAIR

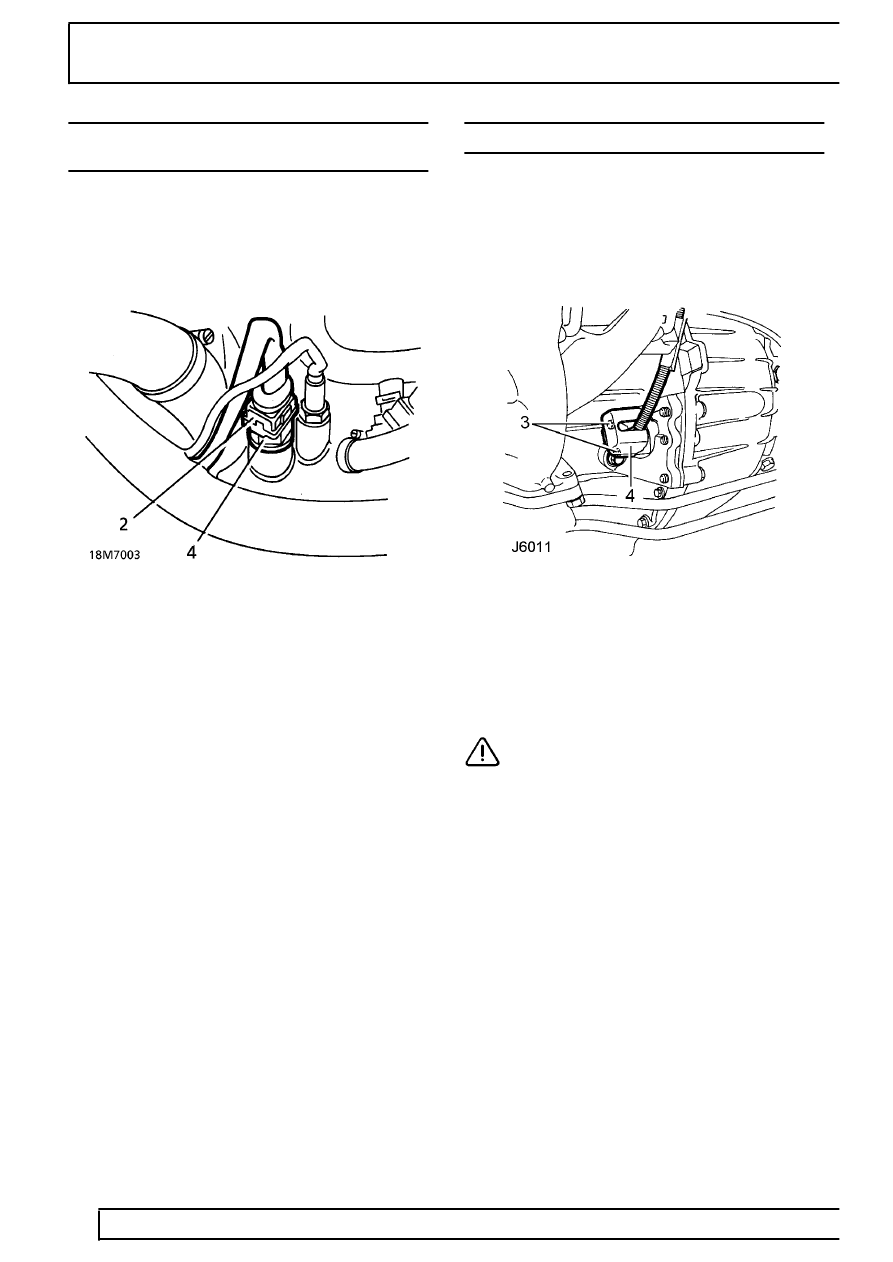

ENGINE COOLANT TEMPERATURE SENSOR (ECT
SENSOR)

Service repair no - 18.30.10

Remove

1. Disconnect battery negative lead.

2. Remove spring clip and disconnect ECT sensor

multiplug.

3. Position cloth around ECT sensor to absorb

coolant spillage.

4. Remove ECT sensor.
5. Remove sealing washer and discard.

Refit

6. Clean sealing washer, sensor threads and

sensor location.

7. Coat sensor threads with Loctite 577 and fit new

sealing washer.

8. Fit ECT sensor. Tighten to

20 Nm.

9. Fit spring clip to multiplug and connect multiplug

to ECT sensor.

10. Top up cooling system.
11. Run engine to normal operating temperature.

Check for leaks around ECT sensor.

CRANKSHAFT POSITION SENSOR (CKP SENSOR)

Service repair no - 18.30.12

Remove

1. Disconnect battery negative lead.
2. Raise vehicle on ramp.

3. Remove 2 bolts securing sensor/shield to engine

backplate.

4. Remove sensor/shield.
5. Remove shield.
6. Disconnect sensor multiplug and remove sensor.
7. Remove spacer from sensor.

CAUTION: All vehicles have a spacer fitted
to the sensor. Ensure spacer is correctly
refitted.

Refit

8. Clean mating faces.
9. Fit spacer to sensor.

10. Position sensor and connect multiplug.
11. Position shield to sensor and align sensor/shield

to engine backplate.

12. Fit bolts. Tighten to

6 Nm.

13. Lower ramp.
14. Reconnect battery negative lead.
