EVAP CANISTER PURGE VALVE - ADVANCED EVAPS

17

EMISSION CONTROL

8

REPAIR

ADD: 09/95

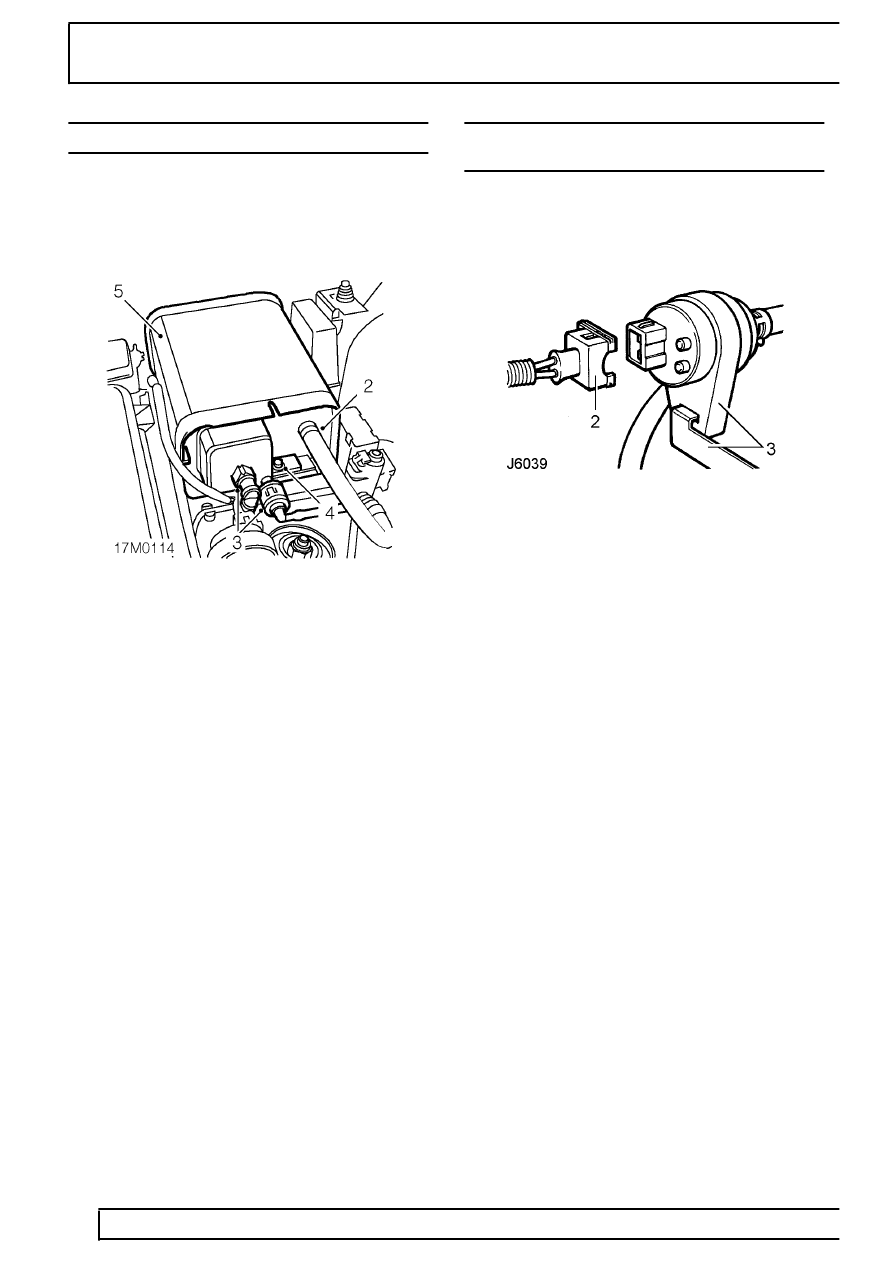

EVAP CANISTER - ADVANCED EVAPS

Service repair no - 17.15.13

Remove

1. Disconnect battery negative lead.

2. Release clip securing vent solenoid hose to

canister and disconnect hose.

3. Release vent and purge line quickfit connections

from canister.

4. Remove nut and bolt securing canister to

mounting bracket, collect fixture clamp.

5. Remove canister.

Refit

6. Fit canister to mounting bracket.
7. Position fixture clamp and secure canister to

mounting bracket with nut and bolt.

8. Connect vent and purge line quickfit connections

to canister.

9. Connect vent solenoid hose to canister and

secure with clip.

10. Reconnect battery negative lead.

EVAP CANISTER PURGE VALVE - ADVANCED
EVAPS

Service repair no - 17.15.39

Remove

1. Disconnect battery negative lead.

2. Disconnect multiplug from purge valve.
3. Release purge valve rubber mounting from

bracket.

4. Release quickfit hose connections from throttle

body plenum and EVAP canister.

5. Remove purge valve assembly.

Refit

6. Locate purge valve adjacent to bracket.
7. Connect quickfit hose connections to throttle

body plenum and EVAP canister.

8. Conmnect multiplug to purge valve and secure

purge valve rubber mounting to bracket.

9. Reconnect battery negative lead.
