OIL SUMP

V8i

15

REPAIR

OIL SUMP

Service repair no - 12.60.44

Remove

1. Drain engine oil

See SECTION 10,

Maintenance, Under Vehicle Maintenance

2. Fit drain plug. Tighten to

40 Nm.

3. If fitted, disconnect low oil level sensor multiplug.

4. Remove bolt securing dipstick tube to rocker

cover.

5. Working form the centre outwards, progressively

loosen and remove 17 bolts securing sump.
Remove sump.

6. Remove all traces of sealant from mating

surfaces of sump, cylinder block and front cover,
using a suitable solvent or plastic scraper.

7. Degrease mating surfaces of sump, cylinder

block and front cover.

Refit

8. Apply RTV Hylosil White sealant to mating

surface of sump.

9. Position sump, tighten bolts finger tight.

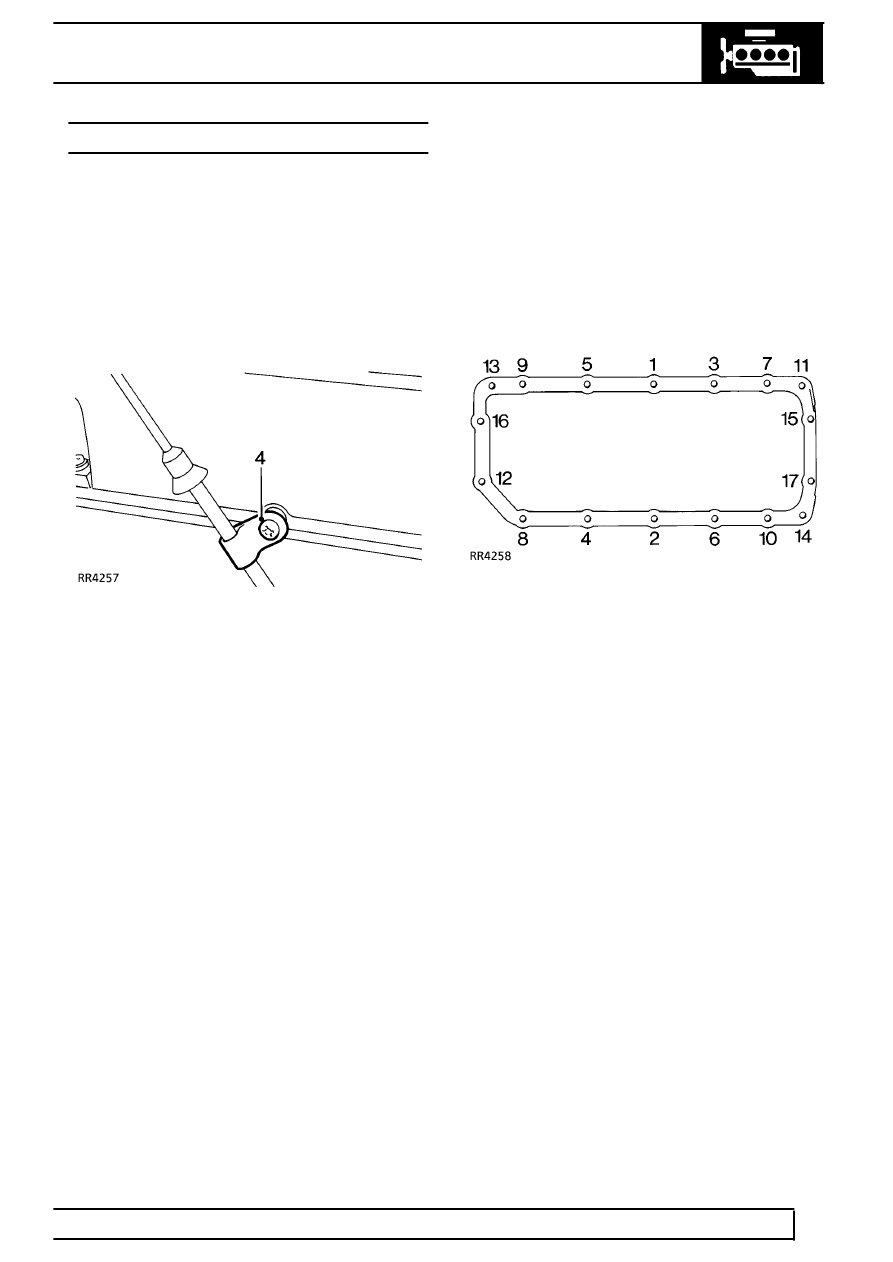

10. Tighten bolts progressively in sequence shown.

Tighten to

18 Nm.

11. Fit bolt securing dipstick tube to rocker cover.
12. If fitted, connect low oil level sensor multiplug.
